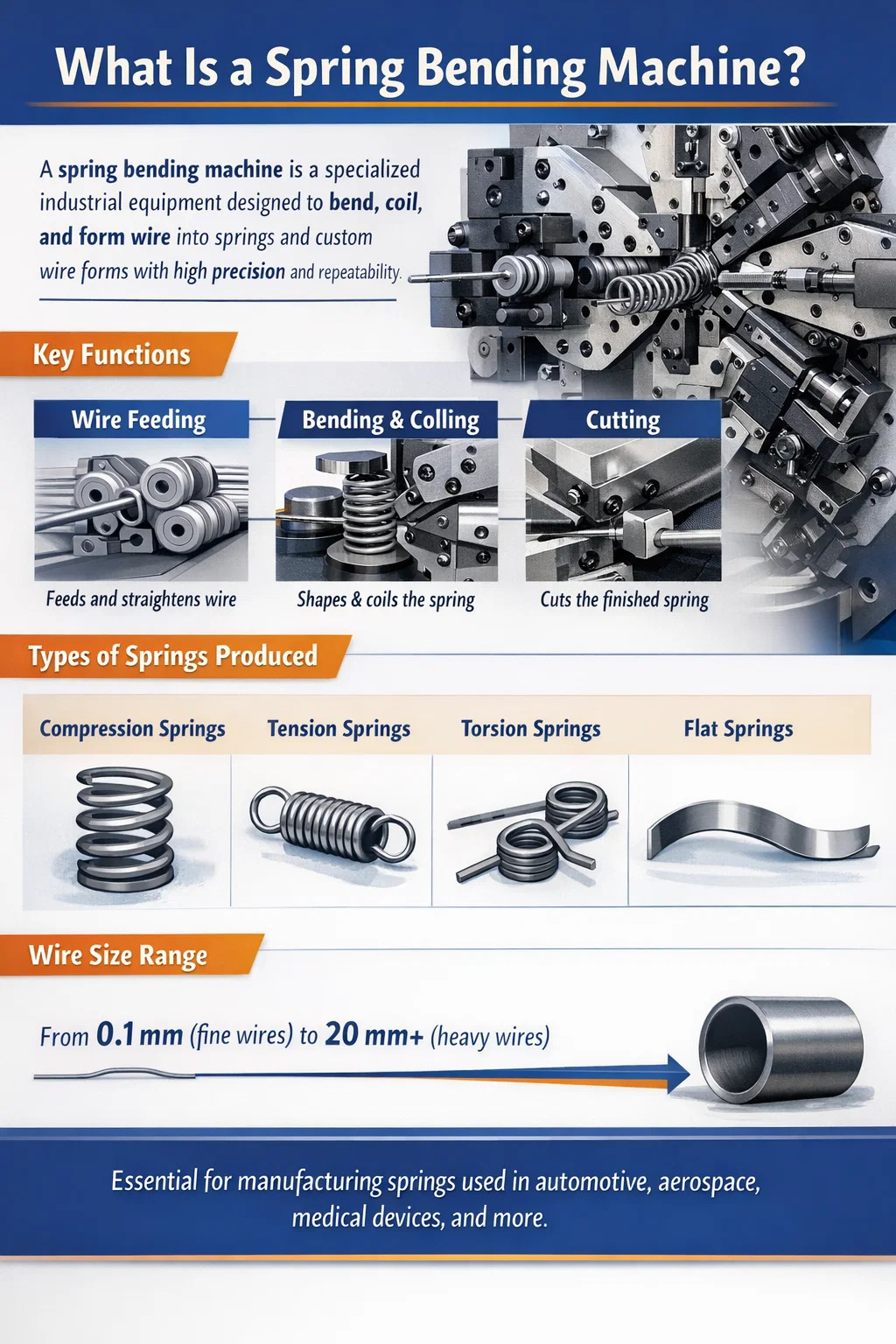

เครื่องดัดสปริงคืออะไร? หลักการทำงานของมันคืออะไร?

เครื่องดัดสปริงคืออะไร? คำตอบโดยตรง

ก เครื่องดัดสปริง เป็นอุปกรณ์อุตสาหกรรมเฉพาะทางที่ออกแบบมาเพื่อโค้งงอ ม้วน และขึ้นรูปวัสดุลวดหรือดึงให้เป็นสปริงและส่วนประกอบคล้ายสปริง โดยจะควบคุมรูปร่าง ระยะพิทช์ เส้นผ่านศูนย์กลาง และการกำหนดค่าส่วนปลายของสปริงแต่ละอันผ่านกลไกการป้อน การโค้งงอ และการตัดที่ผสมผสานกัน แตกต่างจากเครื่องขึ้นรูปลวดทั่วไป เครื่องดัดสปริงได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับการผลิตสปริงอัด สปริงแรงดึง สปริงทอร์ชัน สปริงแบน และรูปแบบลวดรูปทรงแบบกำหนดเองที่มีความสามารถในการทำซ้ำสูงและการแทรกแซงด้วยตนเองน้อยที่สุด

เครื่องดัดสปริงรองรับเส้นลวดที่มีเส้นผ่านศูนย์กลางตั้งแต่ละเอียดจนถึงขนาด 0.1 มม (สำหรับสปริงอิเล็กทรอนิกส์ที่มีความแม่นยำ) จนถึงความหนาสูงสุด 20 มม. ขึ้นไป (สำหรับสปริงกันสะเทือนอุตสาหกรรมหนัก) ในรุ่นที่ควบคุมด้วย CNC เครื่องจักรเพียงเครื่องเดียวสามารถจัดเก็บโปรแกรมชิ้นส่วนได้หลายร้อยรายการ และสลับระหว่างสปริงประเภทต่างๆ ได้ภายในไม่กี่นาที ทำให้เป็นรากฐานสำคัญของการผลิตสปริงสมัยใหม่

อุตสาหกรรมการผลิตสปริงทั่วโลกมีความสำคัญ สปริงถูกนำมาใช้ในผลิตภัณฑ์เชิงกลแทบทุกชนิด ตั้งแต่ปากกาลูกลื่นและอุปกรณ์ทางการแพทย์ไปจนถึงระบบกันสะเทือนของรถยนต์และตัวกระตุ้นการบินและอวกาศ ตลาดฤดูใบไม้ผลิมีมูลค่ามากกว่า 24 พันล้านดอลลาร์สหรัฐในปี 2566 และเครื่องดัดสปริงเป็นเครื่องมือการผลิตหลักที่อยู่เบื้องหลังผลลัพธ์นี้ การทำความเข้าใจว่าเครื่องจักรเหล่านี้คืออะไรและทำงานอย่างไรถือเป็นสิ่งสำคัญสำหรับทุกคนที่เกี่ยวข้องกับการผลิตสปริง การจัดซื้อ หรือการออกแบบทางวิศวกรรม

หลักการทำงานของเครื่องดัดสปริง

หลักการทำงานของเครื่องดัดสปริงมีศูนย์กลางอยู่ที่การกระทำสามประการที่ประสานกัน: การป้อนลวด ควบคุมการดัด และการตัด . ฟังก์ชันทั้งสามนี้มีการกำหนดเวลาและลำดับอย่างแม่นยำเพื่อสร้างสปริงที่สมบูรณ์ในการทำงานต่อเนื่องเพียงครั้งเดียว ต่อไปนี้เป็นวิธีการทำงานของแต่ละเฟส:

การป้อนลวด

ลวดจะถูกดึงจากแกนคอยล์ (หรือเครื่องป้อนชิ้นงานแบบแท่งที่ยืดให้ตรงสำหรับลวดที่มีน้ำหนักมากกว่า) และถูกส่งผ่านชุดลูกกลิ้งยืดผม ลูกกลิ้งเหล่านี้จะขจัดความโค้งตามธรรมชาติ ("ชุด") ออกจากขดลวดเพื่อให้ลวดเข้าสู่บริเวณการดัดงอเป็นเส้นตรงและสม่ำเสมอ โดยทั่วไปชุดยืดผมจะประกอบด้วยลูกกลิ้งสองชุดซึ่งจัดเรียงกันที่ 90 องศา โดยชุดหนึ่งจะแก้ไขระนาบแนวนอน และอีกชุดหนึ่งจะแก้ไขระนาบแนวตั้ง

กfter straightening, a pair of servo-driven feed rollers grips the wire and pushes it forward at a controlled speed and length. The feed length determines where each bend will occur relative to the previous one, which directly controls the spring's pitch, body length, and end geometry. In CNC spring bending machines, the feed servo motor is programmed to deliver precise increments — sometimes accurate to ±0.01 มม. ต่อขั้นตอนการป้อน .

การดัดและการขด

กs the wire is fed forward, it contacts bending tools (also called bending fingers, coiling pins, or pitch tools) that deflect it into the desired shape. In coil spring production, the wire is deflected around a coiling point (a hardened steel pin or mandrel) to produce the helical coil. The position of the coiling point relative to the wire path determines the coil diameter. The pitch tool — positioned axially along the wire — controls the spacing between adjacent coils.

เครื่องมือดัดงอจะติดตั้งบนสไลด์หรือลูกเบี้ยวที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ (ในเครื่องจักร CNC) หรือลูกเบี้ยวเชิงกล (ในเครื่องจักรประเภทลูกเบี้ยว) ในเครื่องดัดสปริง CNC แกนดัดแต่ละแกนสามารถตั้งโปรแกรมได้อย่างอิสระเพื่อย้ายไปยังตำแหน่งใดๆ ที่จุดใดก็ได้ในระหว่างรอบการป้อนลวด ช่วยให้เครื่องจักรสามารถผลิตสปริงแบบแปรผัน สปริงทรงถัง สปริงทรงกรวย และลวด 3D ที่ซับซ้อนได้ ทั้งหมดนี้ทำได้จากการตั้งค่าเพียงครั้งเดียว

สำหรับทอร์ชั่นสปริงและรูปแบบที่ไม่ขดอื่นๆ การใช้นิ้วงอจะทำให้โค้งงอเชิงมุมอย่างแม่นยำที่จุดเฉพาะตามแนวเส้นลวด เครื่องจักรจะป้อนตามความยาวที่กำหนด โค้งงอตามมุมที่ตั้งโปรแกรมไว้ ป้อนอีกครั้ง โค้งอีกครั้ง — ทำซ้ำจนกว่ารูปทรงของสปริงจะเสร็จสมบูรณ์ สามารถควบคุมมุมโค้งงอได้ ±0.5 องศาหรือดีกว่า บนเครื่อง CNC คุณภาพสูง

การตัด

เมื่อรูปทรงของสปริงที่ตั้งโปรแกรมไว้เสร็จสมบูรณ์ กลไกการตัดจะแยกสายไฟเพื่อแยกสปริงที่เสร็จแล้วออกจากสายไฟที่เข้ามา โดยทั่วไปแล้ว หัวกัดจะเป็นใบมีดเหล็กชุบแข็งที่ขับเคลื่อนด้วยแกนลูกเบี้ยวหรือเซอร์โว การตัดต้องสะอาดและไม่มีเสี้ยนเพื่อหลีกเลี่ยงข้อบกพร่องในการทำงาน โดยเฉพาะอย่างยิ่งสำหรับสปริงอัดที่คอยล์ปลายต้องวางราบกับพื้นผิว เครื่องจักรบางชนิดมีสถานีขึ้นรูปส่วนปลายโดยเฉพาะซึ่งจะบดหรือทำให้ปลายตัดเรียบหลังจากการตัด ทำให้เกิดปลายปิดและปลายกราวด์ที่จำเป็นสำหรับสปริงอัดที่มีความแม่นยำ

การชดเชยสปริงแบ็ค

ก critical aspect of the spring bending machine's working principle is managing สปริงแบ็ค — การคืนความยืดหยุ่นของลวดหลังจากการดัดงอ เมื่อลวดงอ มันจะเปลี่ยนรูปทั้งแบบพลาสติก (ถาวร) และแบบยืดหยุ่น เมื่อปล่อยแรงดัดงอ ส่วนที่ยืดหยุ่นจะฟื้นตัว ส่งผลให้ลวดสปริงกลับบางส่วนกลับสู่รูปร่างเดิม หากไม่ได้รับการชดเชย สปริงที่เสร็จแล้วจะมีเส้นผ่านศูนย์กลางใหญ่กว่าและมีระยะพิทช์แตกต่างจากที่โปรแกรมไว้

การสปริงกลับขึ้นอยู่กับวัสดุลวด (สปริงกลับสแตนเลสมากกว่าเหล็กเหนียว) เส้นผ่านศูนย์กลางของเส้นลวด สภาพอุณหภูมิ และรัศมีการโค้งงอ เครื่องดัดสปริง CNC ชดเชยการสปริงกลับด้วยการดัดงอมากเกินไป — ตั้งค่าตำแหน่งเครื่องมือดัดงอให้เกินกว่าเป้าหมายที่ระบุด้วยออฟเซ็ตที่คำนวณได้ ในเครื่องจักรขั้นสูง ระบบการวัดสปริงกลับอัตโนมัติและการชดเชยจะปรับตำแหน่งของเครื่องมืออย่างต่อเนื่องตามขนาดสปริงที่วัดจากชิ้นส่วนสองสามชิ้นก่อนหน้านี้

ประเภทหลักของเครื่องดัดสปริง

เครื่องดัดสปริงไม่ใช่ประเภทเดียว มีเครื่องจักรหลายประเภทที่แตกต่างกันออกไป แต่ละประเภทเหมาะกับสปริง ปริมาณการผลิต ขนาดสายไฟ และระดับความซับซ้อนที่แตกต่างกัน การเลือกประเภทเครื่องที่เหมาะสมมีความสำคัญพอๆ กับการตั้งโปรแกรมอย่างถูกต้อง

เครื่องขดสปริงแบบแคม

เครื่องขดม้วนแบบลูกเบี้ยวเป็นกลไกดั้งเดิมในการผลิตสปริงปริมาณสูง การเคลื่อนที่ของแกนทั้งหมดขับเคลื่อนด้วยลูกเบี้ยวเชิงกลที่ติดตั้งอยู่บนเพลาลูกเบี้ยวที่หมุนได้ ลูกเบี้ยวได้รับการโปรไฟล์เพื่อสร้างรูปทรงสปริงที่ต้องการ และการเปลี่ยนแปลงการออกแบบสปริงจำเป็นต้องเปลี่ยนหรือปรับลูกเบี้ยวทางกายภาพ แม้ว่าการตั้งค่าจะใช้เวลานาน แต่เครื่องจักรประเภทลูกเบี้ยวจะทำงานด้วยความเร็วสูงมาก ซึ่งบางรุ่นก็สามารถผลิตได้ สปริงอัดสูงสุด 500 สปริงต่อนาที — ทำให้เหมาะสำหรับการผลิตจำนวนมากด้วยการออกแบบสปริงตัวเดียว มีความแข็งแกร่ง เชื่อถือได้ และมีค่าใช้จ่ายค่อนข้างต่ำในการบำรุงรักษา

เครื่องขดสปริง CNC

เครื่องขดสปริง CNC (Computer Numerical Control) แทนที่ลูกเบี้ยวเชิงกลด้วยเซอร์โวมอเตอร์ในแต่ละแกน แต่ละแกน (เส้นผ่านศูนย์กลางของคอยล์ พิทช์ การป้อน การตัด) สามารถตั้งโปรแกรมได้อย่างอิสระผ่านตัวควบคุมหน้าจอสัมผัส การเปลี่ยนจากการออกแบบสปริงแบบหนึ่งไปอีกแบบหนึ่งสามารถทำได้โดยการโหลดโปรแกรมอื่น โดยไม่จำเป็นต้องเปลี่ยนกลไก เครื่องคอยล์ CNC มักจะมี แกน CNC 4 ถึง 8 แกน และสามารถสร้างสปริงอัด ส่วนขยาย และสปริงแบบแปรผันได้ ความเร็วในการผลิตอยู่ระหว่าง 30 ถึง 200 ชิ้นต่อนาที ขึ้นอยู่กับความซับซ้อนของสปริงและเส้นผ่านศูนย์กลางของลวด

เครื่องดัดสปริง CNC (อดีตลวดหลายแกน)

มักเรียกว่าเครื่องดัดลวด CNC หรือเครื่องดัดลวด CNC ประเภทนี้แตกต่างจากเครื่องขดตรงตรงที่สามารถดัดลวดเป็นสามมิติ ไม่ใช่แค่ม้วนเป็นเกลียวเท่านั้น ด้วย แกน CNC 8 ถึง 16 หรือมากกว่า เครื่องจักรเหล่านี้สามารถสร้างรูปแบบเส้นลวด 3 มิติที่ซับซ้อนได้ เช่น สปริงบิดที่มีมุมแขนเฉพาะ คลิปหนีบสาย ขายึด ที่จับ และชุดประกอบสายไฟแบบกำหนดเอง ลวดสามารถโค้งงอไปในทิศทางใดก็ได้ หมุน และขึ้นรูปเป็นรูปร่างแทบทุกรูปแบบ เครื่องจักรเหล่านี้เป็นประเภทที่หลากหลายที่สุด และจำเป็นสำหรับการผลิตสปริงและลวดแบบสั่งทำพิเศษ

เครื่องดัดสปริงแบน

เครื่องดัดสปริงแบบแบน (หรือที่เรียกว่าเครื่องขึ้นรูปแถบหรือเครื่องสปริงลวดแบบแบน) ได้รับการออกแบบมาเพื่อขึ้นรูปลวดแบนหรือแถบโลหะเป็นแหนบสปริง คอยล์สปริงแบบแบน สปริงนาฬิกา และส่วนประกอบสปริงแบนที่ประทับและขึ้นรูป พวกมันป้อนวัสดุแถบแบนผ่านลูกกลิ้งที่มีโครงและแม่พิมพ์ดัดที่สร้างรูปร่างของแถบในระนาบแนวนอนและแนวตั้ง เครื่องจักรเหล่านี้ถูกนำมาใช้อย่างแพร่หลายในการผลิตสปริงหลักของนาฬิกา คลิปสปริงแหนบของยานยนต์ และสปริงหน้าสัมผัสทางไฟฟ้า

เครื่องทอร์ชั่นสปริง

เครื่องสปริงทอร์ชั่นเป็นเครื่องดัดสปริง CNC รุ่นพิเศษ ซึ่งได้รับการปรับให้เหมาะสมสำหรับการผลิตสปริงทอร์ชั่น ซึ่งเป็นสปริงที่เก็บพลังงานโดยการบิดแทนที่จะบีบอัดหรือยืด มีเครื่องมือดัดแขนโดยเฉพาะซึ่งสามารถงอขา/แขนของสปริงให้เป็นมุมที่แม่นยำได้ (โดยทั่วไปคือ 90°, 180° หรือมุมที่กำหนดเอง) พันขดตัวก่อนแล้วจึงงอแขน เครื่องทอร์ชั่นสปริงต้องควบคุมความยาวของขา มุมขา และทิศทางของคอยล์ได้อย่างแม่นยำ (การพันทางขวาหรือทางซ้าย)

ส่วนประกอบสำคัญของเครื่องดัดสปริง

การทำความเข้าใจว่าส่วนประกอบหลักแต่ละอย่างช่วยให้ผู้ปฏิบัติงานตั้งค่าเครื่องจักรได้อย่างถูกต้อง แก้ไขปัญหาข้อบกพร่อง และบำรุงรักษาอุปกรณ์ให้อยู่ในสภาพดี ต่อไปนี้เป็นส่วนประกอบหลักที่พบในเครื่องดัดและขดสปริงส่วนใหญ่:

• แกนลวดและระบบผลตอบแทน: ยึดขดลวดและควบคุมความตึงของลวดที่คลายออก การควบคุมความตึงที่เหมาะสมจะช่วยป้องกันไม่ให้สายไฟงอ การพันกัน และเส้นผ่านศูนย์กลางไม่สอดคล้องกัน เครื่องจักรบางเครื่องใช้ระบบจ่ายผลตอบแทนแบบขับเคลื่อนสำหรับแกนม้วนลวดหนักที่มีน้ำหนักมากถึงหลายร้อยกิโลกรัม
• เครื่องหนีบลวด: ก set of hardened steel rollers (typically 5 to 11 rollers in two perpendicular planes) that remove the coil set from the wire. Proper straightener adjustment is critical — over-straightening introduces work hardening, while under-straightening leaves residual curvature that causes diameter inconsistency in the finished spring.
• ลูกกลิ้งฟีด: ลูกกลิ้งร่องที่ขับเคลื่อนด้วยเซอร์โวซึ่งจับและเลื่อนลวดด้วยความเร็วและความยาวที่ควบคุมได้อย่างแม่นยำ โปรไฟล์ร่องจะต้องตรงกับเส้นผ่านศูนย์กลางของเส้นลวด — ขนาดร่องที่ไม่ถูกต้องทำให้เกิดการเลื่อน (ความยาวป้อนไม่สอดคล้องกัน) หรือการเปลี่ยนรูปของเส้นลวด (การมาร์กหรือทำให้พื้นผิวลวดแบน)
• เครื่องมือจุดขด / ดัด: หมุด เหล็กเครื่องมือ นิ้ว หรือแมนเดรลที่ทำจากเหล็กกล้าเครื่องมือชุบแข็ง ซึ่งเบนลวดให้เป็นรูปร่างที่ต้องการ ในเครื่องคอยล์ จุดคอยล์เป็นเครื่องมือหลักในการกำหนดเส้นผ่านศูนย์กลางของคอยล์ เครื่องมือเหล่านี้มีการสึกหรอสูง และต้องทำจากเหล็กกล้าเครื่องมือหรือคาร์ไบด์เพื่ออายุการใช้งานที่ยาวนาน
• เครื่องมือเสนอขาย: ก movable tool that controls the axial spacing (pitch) between coils as the spring is formed. On CNC machines, the pitch tool is servo-driven and can be programmed to vary the pitch throughout the spring body — producing variable-pitch springs used in automotive suspension and vibration isolation applications.
• การตัด Unit: ก hardened steel cutter blade driven by a cam or servo that severs the wire after each spring is formed. The cutter must be sharp and properly timed. A dull cutter or mistimed cut produces burrs, bent ends, or incorrect free length.
• ตัวควบคุมซีเอ็นซี: สมองของเครื่อง สำหรับเครื่องดัดสปริง CNC สมัยใหม่ ตัวควบคุมจะมีอินเทอร์เฟซหน้าจอสัมผัส การตั้งโปรแกรมสปริงแบบกราฟิก การตรวจสอบแกนแบบเรียลไทม์ การชดเชยการสปริงกลับอัตโนมัติ และตัวนับการผลิต ตัวควบคุมจากผู้ผลิตชั้นนำ เช่น Wafios, Itaya และ Lesjöfors ผสานรวมกับระบบ MES ของโรงงาน และรองรับการเชื่อมต่อ Industry 4.0
• ระบบเซอร์โวไดรฟ์: แกน CNC แต่ละแกนใช้พลังงานจากเซอร์โวมอเตอร์และตัวขยายไดรฟ์ ระบบเซอร์โวให้การควบคุมตำแหน่งที่แม่นยำ (โดยทั่วไป ความละเอียดของตัวเข้ารหัส ±0.001 มม ) และการตอบสนองแบบไดนามิกสูง — ทำให้เครื่องจักรสามารถดำเนินการโปรไฟล์การเคลื่อนไหวแบบหลายแกนที่ซับซ้อนด้วยความเร็วในการผลิต
• โครงเครื่อง (ฐาน): ก rigid cast iron or fabricated steel base that minimizes vibration during high-speed operation. Vibration in the machine frame directly translates to pitch and diameter inconsistency in the springs, so frame rigidity is a key factor in machine quality.

ประเภทของสปริงที่ผลิตโดยเครื่องดัดสปริง

เครื่องดัดสปริงสามารถผลิตสปริงได้หลายประเภท แต่ละประเภทมีรูปทรง ฟังก์ชัน และข้อกำหนดด้านการผลิตที่แตกต่างกัน ต่อไปนี้เป็นภาพรวมโดยละเอียดเกี่ยวกับสปริงประเภทต่างๆ ที่พบบ่อยที่สุดและวิธีการผลิต:

สปริงอัด

สปริงอัดเป็นสปริงขดขดเปิดที่ต้านทานแรงอัด (ดัน) เป็นสปริงประเภทที่ผลิตกันมากที่สุดทั่วโลก ใช้ในทุกสิ่งตั้งแต่ปากกาลูกลื่นไปจนถึงรางวาล์วในรถยนต์ ผลิตโดยการขดลวดเป็นเกลียวที่มีระยะพิทช์สม่ำเสมอ พารามิเตอร์หลักได้แก่ ความยาวอิสระ เส้นผ่านศูนย์กลางคอยล์ (OD และ ID) เส้นผ่านศูนย์กลางของสายไฟ จำนวนคอยล์ที่ทำงานอยู่ และประเภทปลาย (เปิด ปิด พื้นเปิด พื้นปิด) ปิดและสิ้นสุดกราวด์ จำเป็นต้องมีการเจียรขั้นที่สองหลังจากการขด โดยที่คอยล์ส่วนปลายจะบดให้เรียบบนแผ่นดิสก์หรือเครื่องเจียรแบบไม่มีศูนย์กลางเพื่อให้พื้นผิวที่นั่งมั่นคง

สปริงขยาย

สปริงส่วนต่อขยายเป็นสปริงขดขดขดที่ทนทานต่อแรงดึง (ดึง) ผลิตขึ้นบนเครื่องขดม้วนที่มีสถานีขึ้นรูปตะขอพิเศษซึ่งจะโค้งงอปลายลวดให้เป็นห่วงหรือขอเกี่ยวเพื่อติด คอยล์ของร่างกายถูกพันด้วยระยะพิทช์เป็นศูนย์ (คอยล์สัมผัสกัน) เพื่อสร้างแรงตึงเริ่มต้น ซึ่งเป็นความเครียดเบื้องต้นที่ต้องเอาชนะก่อนที่สปริงจะเริ่มยืดออก ประเภทขอเกี่ยวทั่วไป ได้แก่ ขอเกี่ยวเครื่องจักร ตะขอเยอรมัน และตะขอแบบครอสโอเวอร์ ซึ่งแต่ละประเภทสร้างขึ้นตามลำดับเครื่องมือดัดเฉพาะที่ตั้งโปรแกรมไว้ในตัวควบคุม CNC

ทอร์ชั่นสปริง

สปริงทอร์ชั่นเก็บพลังงานการหมุนโดยการบิด ประกอบด้วยลำตัวขดและมีแขน (ขา) ยื่นออกมาสองข้าง สปริงจะให้แรงบิดตามสัดส่วนของมุมการบิด ผลิตด้วยเครื่องขึ้นรูปลวด CNC หรือเครื่องทอร์ชั่นสปริงโดยเฉพาะ โดยที่ตัวเครื่องถูกขดแล้วจึงงอแขนตามมุมที่กำหนด การใช้งานทั่วไป ได้แก่ ไม้หนีบผ้า กับดักหนู ระบบถ่วงดุลประตูโรงรถ และเครื่องมือที่มีความแม่นยำ ต้องยึดมุมระหว่างแขนทั้งสองข้าง ("มุมบิด") ±1° หรือเข้มงวดกว่า สำหรับการใช้งานที่มีความแม่นยำ

สปริงแบนและแหนบลีฟ

สปริงแบบแบนทำจากลวดแบนหรือแถบโลหะแทนที่จะเป็นลวดกลม ประกอบด้วยแหนบ (ที่ใช้ในระบบกันสะเทือนของรถยนต์) นาฬิกาและสปริงส่งกำลัง (คอยล์สปริงแบนที่พันจากแถบ) สปริงคานยื่น และสปริงหน้าสัมผัสทางไฟฟ้า เครื่องดัดสปริงแบบแบนสร้างแถบผ่านลูกกลิ้งที่มีโปรไฟล์และแม่พิมพ์ดัด ค่าความคลาดเคลื่อนความหนาสำหรับสปริงแบนที่มีความแม่นยำสามารถเข้มงวดได้พอๆ กัน ±0.01 มม ซึ่งต้องการทั้งวัสดุแถบที่แม่นยำและเครื่องจักรที่ได้รับการดูแลอย่างดี

แบบฟอร์มลวดแบบกำหนดเอง

นอกเหนือจากรูปทรงสปริงแบบคลาสสิกแล้ว เครื่องดัดสปริง CNC โดยเฉพาะเครื่องขึ้นรูปลวด CNC แบบหลายแกน สามารถผลิตรูปทรงต่างๆ จากลวดได้แทบทุกประเภท เช่น คลิป แหวนยึด วงเล็บ ด้ามจับ ลวดนำทางทางการแพทย์ สายไฟจัดฟัน และชุดสายไฟ 3D ที่ซับซ้อน ชิ้นส่วนเหล่านี้อาจไม่กักเก็บพลังงานยืดหยุ่น (ในทางเทคนิคแล้วไม่ใช่สปริง) แต่ผลิตด้วยเครื่องดัดสปริงโดยใช้หลักการทำงานแบบฟีด-เบนด์-คัทแบบเดียวกัน

วัสดุลวดที่ใช้ในเครื่องดัดสปริง

การเลือกใช้วัสดุเส้นลวดมีผลอย่างมากต่อประสิทธิภาพของสปริง การตั้งค่าเครื่องจักร และการชดเชยสปริงกลับที่ต้องการ วัสดุที่แตกต่างกันมีโมดูลัสยืดหยุ่น ความต้านทานแรงดึง และคุณลักษณะการสปริงกลับที่แตกต่างกัน ต่อไปนี้เป็นวัสดุลวดทั่วไปที่ประมวลผลโดยเครื่องดัดสปริง:

• ลวดเหล็กกล้าคาร์บอนดึงแข็ง (ASTM A227): ลวดสปริงที่พบมากที่สุดและมีราคาแพงที่สุด โดยทั่วไปความต้านทานแรงดึงจะแตกต่างกันไปตามเส้นผ่านศูนย์กลาง 1,250–2,000 เมกะปาสคาล . ใช้สำหรับสปริงอัดและสปริงขยายในการใช้งานทั่วไปในการใช้งานที่ไม่สำคัญ
• สายดนตรี / สายเปียโน (ASTM A228): ลวดเหล็กกล้าคาร์บอนสูงที่มีความต้านทานแรงดึงสูงสุดของวัสดุสปริงทั่วไปสูงสุดถึง 2,800 เมกะปาสคาล สำหรับเส้นผ่านศูนย์กลางละเอียด ใช้เมื่อต้องการความแข็งแรงสูงและความเมื่อยล้าที่ดี มาตรฐานสำหรับสปริงเครื่องมือวัดความเที่ยงตรงสูง
• ลวดสแตนเลส (ASTM A313, ประเภท 302/304/316): ทนต่อการกัดกร่อนได้ดีเยี่ยม ประสิทธิภาพการทำงานที่อุณหภูมิสูงได้ดี ความต้านทานแรงดึงต่ำกว่าสายดนตรีเล็กน้อย ต้องการการชดเชยการสปริงกลับที่สูงกว่า — โดยทั่วไป โค้งงอมากขึ้น 10–20% มากกว่าเหล็กกล้าคาร์บอน ใช้ในการแปรรูปอาหาร การแพทย์ ทางทะเล และสารเคมี
• ลวดโลหะผสมโครเมียม-ซิลิคอน (ASTM A401): ความแข็งแรงเป็นเลิศที่อุณหภูมิสูงและต้านทานความล้าได้ดีเยี่ยม ใช้สำหรับสปริงวาล์วรถยนต์ ซึ่งต้องทำงานได้อย่างน่าเชื่อถือที่อุณหภูมิเครื่องยนต์สูงถึง 200°C และหมุนเวียนนับพันล้านครั้งตลอดอายุการใช้งานของเครื่องยนต์
• ลวดทองแดงสารเรืองแสง: การนำไฟฟ้าที่ดีและทนต่อการกัดกร่อน ใช้สำหรับสปริงหน้าสัมผัสทางไฟฟ้า สปริงเครื่องมือขนาดเล็ก และการใช้งานที่ต้องการคุณสมบัติที่ไม่ใช่แม่เหล็ก
• ลวดไทเทเนียม: อัตราส่วนความแข็งแรงต่อน้ำหนักที่สูงมาก ทนต่อการกัดกร่อนได้ดีเยี่ยม มีราคาแพงและม้วนยาก ใช้ในอุปกรณ์การบินและอวกาศและอุปกรณ์กีฬาประสิทธิภาพสูงซึ่งการลดน้ำหนักเป็นสิ่งสำคัญ
• อินโคเนลและซูเปอร์อัลลอยอื่นๆ: ใช้สำหรับสปริงที่ต้องทำงานที่อุณหภูมิสุดขั้ว (สูงกว่า 300°C) ในกังหันก๊าซ เครื่องยนต์ไอพ่น และเตาเผาอุตสาหกรรม วัสดุเหล่านี้ต้องใช้เครื่องมือพิเศษและการชดเชยการสปริงกลับอย่างมาก

กระบวนการดัดสปริง: ทีละขั้นตอน

การตั้งค่าและการใช้งานเครื่องดัดสปริงอย่างถูกต้องต้องใช้วิธีการที่เป็นระบบ ต่อไปนี้เป็นลำดับทั่วไปสำหรับการตั้งค่าเครื่องคอยล์สปริง CNC เพื่อสร้างสปริงอัดใหม่:

1. กำลังโหลดลวด: ติดตั้งแกนม้วนลวดบนระบบจ่ายผลตอบแทน ร้อยลวดผ่านชุดยืดผม ปรับแรงกดของลูกกลิ้งเพื่อถอดชุดคอยล์ออกโดยไม่ต้องใช้งานสายไฟมากเกินไป
2. การเลือกเครื่องมือและการติดตั้ง: เลือกขนาดจุดขดคอยล์ตามเส้นผ่านศูนย์กลางภายในเป้าหมาย และติดตั้งเครื่องมือพิทช์ สำหรับลวดละเอียด (น้อยกว่า 1 มม.) แนะนำให้ใช้เครื่องมือคาร์ไบด์เพื่อยืดอายุการใช้งาน
3. รายการโปรแกรม: ป้อนพารามิเตอร์สปริงลงในตัวควบคุม CNC: เส้นผ่านศูนย์กลางของสายไฟ, ประเภทวัสดุ, OD ของคอยล์, ความยาวอิสระ, จำนวนคอยล์ทั้งหมดและคอยล์ที่ใช้งานอยู่, ระยะพิทช์, ประเภทส่วนปลาย ตัวควบคุมอาจคำนวณตำแหน่งเครื่องมือเริ่มต้นโดยอัตโนมัติตามอินพุตเหล่านี้
4. บทความแรกเรียกใช้: ผลิตสปริงตัวอย่างชุดเล็กๆ (โดยทั่วไปคือ 5–10 ชิ้น) วัดค่า OD ของคอยล์ ความยาวอิสระ ระยะพิทช์ และการกำหนดค่าส่วนปลายโดยใช้อุปกรณ์ตรวจวัดเฉพาะสปริง เช่น ระบบการวัดด้วยภาพหรือการวัดด้วยตนเอง
5. การปรับสปริงแบ็ค: เปรียบเทียบขนาดที่วัดได้กับเป้าหมาย ปรับตำแหน่งจุดคอยล์เพื่อแก้ไขสปริงแบ็ค OD ปรับเครื่องมือระดับเสียงเพื่อแก้ไขระดับเสียง ดำเนินการตัวอย่างซ้ำและวัดใหม่ ทำซ้ำจนกว่ามิติทั้งหมดจะอยู่ในเกณฑ์ที่ยอมรับได้
6. การดำเนินการผลิต: เมื่อได้รับการอนุมัติบทความแรกแล้ว ให้ดำเนินการผลิต ตรวจสอบขนาดสปริงเป็นระยะๆ — โดยทั่วไปทุกๆ 50–100 ชิ้น — และใช้คุณสมบัติการชดเชยอัตโนมัติของเครื่องเพื่อรักษาคุณภาพในขณะที่แกนลวดหมด (คุณสมบัติของลวดอาจแตกต่างกันเล็กน้อยตามความยาวของขดลวด)
7. หลังการประมวลผล (ถ้าจำเป็น): ส่งสปริงสำหรับการเจียรปลาย (หากจำเป็นต้องใช้ปลายกราวด์แบบปิด) การอบชุบด้วยความร้อน (บรรเทาความเครียดเพื่อรักษาขนาดให้คงที่) การขัดแบบ shot peening (เพื่อปรับปรุงอายุความล้า) การชุบ (เพื่อป้องกันการกัดกร่อน) หรือการทดสอบโหลด (เพื่อตรวจสอบอัตราสปริงตรงตามข้อกำหนด)

พารามิเตอร์คีย์สปริงและวิธีที่เครื่องจักรควบคุม

วิศวกรสปริงและผู้ควบคุมเครื่องจักรจำเป็นต้องเข้าใจความสัมพันธ์ระหว่างการตั้งค่าเครื่องจักรกับพารามิเตอร์ของสปริง ต่อไปนี้เป็นวิธีควบคุมขนาดสปริงที่สำคัญที่สุดบนเครื่องดัดสปริง CNC:

กdvantages of CNC Spring Bending Machines Over Manual Machines

การเปลี่ยนจากเครื่องสปริงแบบแมนนวลและแบบลูกเบี้ยวไปเป็นเครื่องดัดสปริง CNC เต็มรูปแบบถือเป็นหนึ่งในการเปลี่ยนแปลงที่สำคัญที่สุดในการผลิตสปริงในช่วง 30 ปีที่ผ่านมา ข้อดีของ CNC คือน่าสนใจและได้รับการบันทึกไว้อย่างดีในสภาพแวดล้อมการผลิต:

• การเปลี่ยนแปลงอย่างรวดเร็ว: การเปลี่ยนจากการออกแบบสปริงแบบหนึ่งไปอีกแบบหนึ่งบนเครื่อง CNC ใช้เวลาไม่กี่นาที เพียงแค่โหลดโปรแกรมใหม่ ตรวจสอบบทความแรก และรัน สำหรับเครื่องจักรแบบลูกเบี้ยว การเปลี่ยนแปลงอาจใช้เวลาหลายชั่วโมง เนื่องจากต้องเปลี่ยนลูกเบี้ยวทางกายภาพและตั้งเวลาใหม่
• เรขาคณิตที่ซับซ้อน: เครื่องจักร CNC สามารถผลิตสปริงแบบแปรผันได้ สปริงทรงกรวย สปริงทรงกระบอก และลวดแบบ 3 มิติ ซึ่งทางกายภาพไม่สามารถผลิตด้วยเครื่องลูกเบี้ยวแบบกลไกได้
• กutomatic compensation: ตัวควบคุม CNC สามารถปรับตำแหน่งของเครื่องมือโดยอัตโนมัติตามขนาดสปริงที่วัดได้ โดยชดเชยความแปรผันของเส้นผ่านศูนย์กลางของเส้นลวดและการเปลี่ยนแปลงของสปริงแบ็คเมื่อเวลาผ่านไป โดยที่ผู้ปฏิบัติงานไม่ต้องดำเนินการใดๆ
• ข้อมูลการผลิต: เครื่องจักร CNC บันทึกจำนวนการผลิต รอบเวลา เหตุการณ์ข้อผิดพลาด และข้อมูลคุณภาพที่สามารถวิเคราะห์เพื่อปรับปรุงกระบวนการและการตรวจสอบย้อนกลับได้
• ข้อกำหนดด้านทักษะ: เครื่องจักร CNC ลดการพึ่งพาผู้ปฏิบัติงานแบบแมนนวลที่มีทักษะสูง เมื่อโปรแกรมได้รับการพัฒนาและตรวจสอบแล้ว ผู้ปฏิบัติงานที่ไม่มีประสบการณ์ก็สามารถดำเนินการผลิตได้โดยลดความเสี่ยงของข้อผิดพลาดในการตั้งค่า
• บูรณาการ: เครื่องดัดสปริง CNC สมัยใหม่สามารถใช้งานร่วมกับเครื่องเปลี่ยนคอยล์อัตโนมัติ สายพานลำเลียงชิ้นส่วน ระบบตรวจสอบด้วยภาพ และสายการบรรจุแบบหุ่นยนต์สำหรับเซลล์การผลิตแบบอัตโนมัติเต็มรูปแบบ

ข้อบกพร่องทั่วไปในการดัดสปริงและวิธีแก้ไข

แม้แต่เครื่องดัดสปริงที่ได้รับการตั้งค่าอย่างดีก็ยังผลิตชิ้นส่วนที่ชำรุดเมื่อสภาวะกระบวนการเคลื่อนไป การตระหนักถึงข้อบกพร่องทั่วไปและสาเหตุที่แท้จริงเป็นสิ่งสำคัญสำหรับการรักษาคุณภาพ:

• เส้นผ่านศูนย์กลางคอยล์ไม่อยู่ในเกณฑ์ความคลาดเคลื่อน: มักเกิดจากการแปรผันของการสปริงกลับเนื่องจากการเปลี่ยนแปลงคุณสมบัติทางกลของสายไฟ (ชุดสายไฟที่แตกต่างกัน) การเปลี่ยนแปลงของอุณหภูมิ หรือการสึกหรอของเครื่องมือ แก้ไขโดยการปรับตำแหน่งจุดคอยล์ลิ่งหรืออัพเดตค่าชดเชยสปริงแบ็คในโปรแกรม CNC
• ความยาวอิสระไม่ถูกต้อง: เกิดจากการเลื่อนของลูกกลิ้งฟีด (ลูกกลิ้งสึกหรอ แรงจับยึดไม่ถูกต้อง หรือพื้นผิวลวดปนเปื้อน) หรือความยาวฟีดของโปรแกรมไม่ถูกต้อง ตรวจสอบสภาพลูกกลิ้งฟีดและตรวจสอบค่าโปรแกรมอีกครั้งเทียบกับการป้อนลวดที่วัดได้
• ระดับเสียงไม่สม่ำเสมอ: เกิดจากความไม่มั่นคงของเครื่องมือพิทช์ ตลับลูกปืนเครื่องมือพิทช์สึกหรอ หรือการยืดลวดไม่สม่ำเสมอ ตรวจสอบและเปลี่ยนเครื่องมือพิทช์ที่สึกหรอ ตรวจสอบแรงกดของลูกกลิ้งยืดผม
• ครีบที่ปลายตัด: เกิดจากใบมีดคัตเตอร์ทื่อหรือจังหวะคัตเตอร์ไม่ถูกต้อง เปลี่ยนหรือลับใบมีดคัตเตอร์อีกครั้ง ตรวจสอบระยะเวลาของเครื่องตัดในโปรแกรม CNC
• ความเสียหายที่พื้นผิวลวด (รอยขีดข่วน, จุดแบน): เกิดจากขนาดร่องลูกกลิ้งฟีดไม่ถูกต้อง แรงจับยึดมากเกินไป หรือลวดที่ปนเปื้อน (ตะกรัน กรวด) เลือกร่องลูกกลิ้งที่ถูกต้องสำหรับเส้นผ่านศูนย์กลางลวด ตรวจสอบคุณภาพสายไฟขาเข้า ทำความสะอาดลูกกลิ้งและตัวกั้น
• ลวดพันกันหรืองอ: เกิดจากความตึงเครียดที่มากเกินไป แกนม้วนลวดหมุนเกิน หรือการตั้งค่าเครื่องหนีบผมไม่ถูกต้อง ปรับความตึงเบรกผลตอบแทน ตรวจสอบและปรับแรงกดของลูกกลิ้งยืดผม

ผู้ผลิตชั้นนำของเครื่องดัดสปริง

อุตสาหกรรมเครื่องดัดสปริงมีผู้ผลิตที่มีชื่อเสียงจำนวนค่อนข้างน้อย โดยส่วนใหญ่ตั้งอยู่ในยุโรปและเอเชีย นี่คือชื่อที่ได้รับการยอมรับมากที่สุดในอุตสาหกรรม:

• วาฟิออส (เยอรมนี): หนึ่งในผู้ผลิตเครื่องขึ้นรูปสปริงและลวดที่ได้รับการยอมรับมากที่สุดในโลก เครื่องขดสปริง CNC และเครื่องขึ้นรูปลวดใช้ในอุตสาหกรรมที่มีความแม่นยำสูงทั่วโลก รุ่นต่างๆ เช่น ลวดด้ามจับซีรีส์ FUL ตั้งแต่ 0.1 มม. ถึง 20 มม.
• อิทายะ เอ็นจิเนียริ่ง (ญี่ปุ่น): เป็นที่รู้จักในด้านเครื่องคอยล์สปริง CNC ความเร็วสูงพร้อมความสามารถแบบหลายแกนขั้นสูง มีความแข็งแกร่งเป็นพิเศษในตลาดสปริงอิเล็กทรอนิกส์และเครื่องมือความแม่นยำ
• รีล พรีซิชั่น แมนูแฟคเจอริ่ง (สหรัฐอเมริกา): เชี่ยวชาญด้านอุปกรณ์การผลิตสปริงทอร์ชันและลวด ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมอุปกรณ์การแพทย์และอิเล็กทรอนิกส์
• กsahi Seiki (Japan): หนึ่งในผู้ผลิตเครื่องขดสปริงรายใหญ่ที่สุดทั่วโลก สถานะที่แข็งแกร่งในตลาดสปริงรถยนต์ด้วยเครื่องจักรประเภทลูกเบี้ยวความเร็วสูงและ CNC
• NiceFon / Bamatec (จีน/ไต้หวัน): เครื่องดัดสปริง CNC ราคาประหยัดที่ผู้ผลิตสปริงในเอเชียนำมาใช้กันอย่างแพร่หลายและเพิ่มมากขึ้นในภูมิภาคอื่นๆ ให้ความคุ้มค่าสำหรับสปริงมาตรฐาน
• Simco Industries (สหรัฐอเมริกา): เป็นที่รู้จักในด้านเครื่องคอยล์สปริงสำหรับงานหนักที่สามารถจัดการลวดที่มีเส้นผ่านศูนย์กลางขนาดใหญ่สำหรับการผลิตสปริงอุตสาหกรรมและสปริงกันสะเทือน

ราคาเครื่องจักรแตกต่างกันอย่างมากตามความสามารถ เครื่องขดสปริง CNC พื้นฐานสำหรับขนาดลวดมาตรฐานสามารถเริ่มต้นได้ 30,000–80,000 เหรียญสหรัฐ ในขณะที่เครื่องขึ้นรูปลวด CNC แบบหลายแกนระดับไฮเอนด์จากผู้ผลิตระดับพรีเมี่ยมในยุโรปก็สามารถทำได้มากกว่า 300,000–500,000 ดอลลาร์สหรัฐ เมื่อใช้เครื่องมือครบและติดตั้งระบบตรวจสอบอัตโนมัติ

การใช้งานทางอุตสาหกรรมของเครื่องดัดสปริง

สปริงเป็นส่วนประกอบทางกลที่ใช้กันแพร่หลายมากที่สุดชนิดหนึ่ง เครื่องดัดสปริงมีหน้าที่โดยตรงในการผลิตสปริงที่ใช้ในอุตสาหกรรมและผลิตภัณฑ์ที่หลากหลาย:

• กutomotive: สปริงวาล์ว คอยล์สปริงกันสะเทือน สปริงเบาะ สปริงส่งคืนสำหรับเบรกและคลัตช์ และสปริงสลักประตู รถโดยสารหนึ่งคันอาจมี สปริงเดี่ยวมากกว่า 200 อัน .
• อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า: สปริงหน้าสัมผัสในสวิตช์ รีเลย์ คอนเนคเตอร์ และคีย์บอร์ด สปริงหน้าสัมผัสแบตเตอรี่ ไมโครสปริงที่มีความแม่นยำในฮาร์ดดิสก์ไดรฟ์และปิ๊กอัพแบบออปติคัล
• อุปกรณ์การแพทย์: สปริงระบบนำส่งขดลวด สปริงส่งคืนเครื่องมือผ่าตัด สปริงปลูกถ่ายทางการแพทย์ สปริงอุปกรณ์เกี่ยวกับศัลยกรรมกระดูก และสปริงอุปกรณ์นำส่งยา สิ่งเหล่านี้ต้องการความสะอาดอย่างยิ่ง และมักใช้ลวดสแตนเลสหรือไทเทเนียม
• กerospace and defense: กctuator springs, safety mechanism springs, ejector seat springs, and aerospace fastener springs. These must meet stringent material traceability and testing standards.
• สินค้าอุปโภคบริโภค: สปริงที่นอน กลไกเฟอร์นิเจอร์ ปากกา ไฟแช็ก ของเล่น และอุปกรณ์กีฬา การผลิตที่นอนสปริงเพียงอย่างเดียวถือเป็นตลาดขนาดใหญ่ โดยมีที่นอนสปริงในตัวที่ประกอบด้วยสปริงหลายร้อยตัว
• เครื่องจักรอุตสาหกรรม: สปริงแม่พิมพ์ สปริงแยกการสั่นสะเทือน สปริงวาล์วนิรภัย และสปริงคลัตช์ในอุปกรณ์อุตสาหกรรม สิ่งเหล่านี้มักต้องใช้ลวดที่มีน้ำหนักมากและความสามารถในการรับน้ำหนักสูง

ข้อควรพิจารณาด้านความปลอดภัยสำหรับการใช้งานเครื่องดัดสปริง

เครื่องดัดสปริงเกี่ยวข้องกับการหมุนและหมุนชิ้นส่วนด้วยความเร็วสูง ลวดแรงดึงสูง และเครื่องมือตัดที่คม แนวปฏิบัติด้านความปลอดภัยที่เหมาะสมช่วยปกป้องผู้ปฏิบัติงานและรักษาความน่าเชื่อถือของเครื่องจักร:

• อันตรายจากความตึงของลวด: สายไฟที่อยู่ภายใต้แรงดึงอาจหักหรือฟาดจนเป็นอันตรายได้หากระบบจ่ายผลตอบแทนสูญเสียการควบคุม ใช้การควบคุมแรงตึงผลตอบแทนที่เหมาะสมเสมอ และสวมอุปกรณ์ป้องกันดวงตาเมื่อทำการร้อยด้ายหรือจัดการสายไฟ
• สปริงบิน: สปริงที่ขึ้นรูปแล้วสามารถดีดออกได้ด้วยความเร็วสูงจากบริเวณขดม้วน เครื่องจักรต้องมีตัวป้องกันและรางเก็บที่เหมาะสม ห้ามเอื้อมมือเข้าไปในบริเวณขดระหว่างการใช้งาน
• ปลายลวดมีคม: ปลายลวดตัดมีความคมมาก ใช้ถุงมือที่เหมาะสมเมื่อจับลวดและสปริงที่เสร็จแล้ว ฝาครอบปลายสายไฟหรือการลบคมควรทำกับชิ้นส่วนที่ได้รับการจัดการบ่อยครั้งโดยผู้ใช้ปลายทาง
• การป้องกันเครื่องจักร: กll rotating components (feed rollers, cams, drive belts) must be properly guarded per local machinery safety regulations (OSHA 1910.212 in the USA; Machinery Directive 2006/42/EC in Europe).
• หยุดฉุกเฉิน: กll spring bending machines must have a clearly accessible emergency stop button that immediately stops all machine motion. CNC machines should have a safety-rated E-stop circuit that meets Category 0 or Category 1 stop requirements per EN 60204-1.
• การล็อก/แท็กเอาต์ (LOTO): ก่อนที่จะเปลี่ยนเครื่องมือ บำรุงรักษา หรือปรับแต่งภายในเครื่องจักร ต้องล็อคกำลังไฟและตรวจสอบว่าไม่มีพลังงานแล้ว นี่เป็นข้อกำหนดบังคับของ OSHA และหลักปฏิบัติด้านความปลอดภัยขั้นพื้นฐาน
