เครื่องบดคืออะไร? หลักการทำงานของมันคืออะไร?

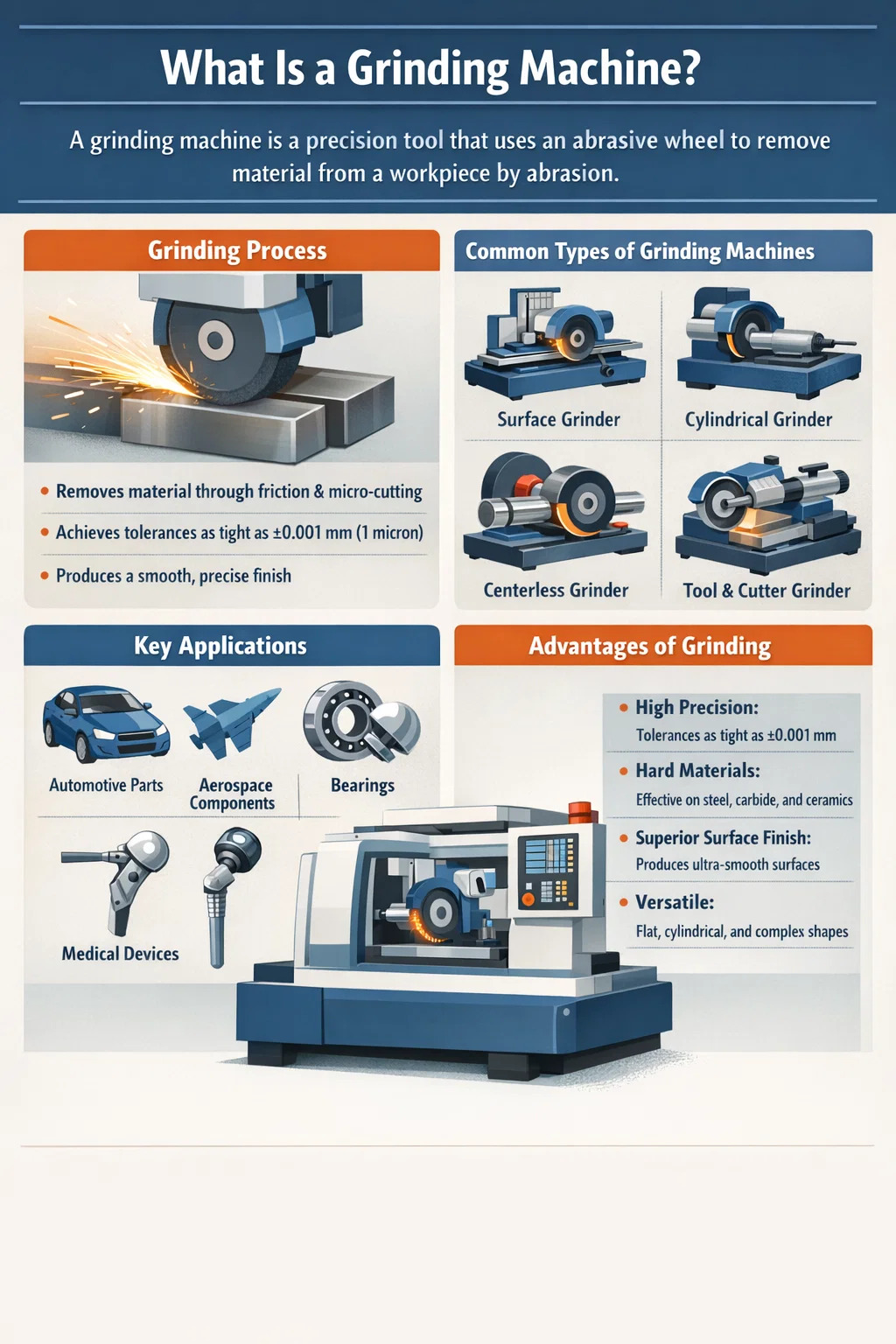

เครื่องเจียรคืออะไร? คำตอบโดยตรง

ก เครื่องบด เป็นเครื่องมือไฟฟ้าที่มีความแม่นยำหรือเครื่องจักรอุตสาหกรรมที่ใช้ล้อขัดหรือเครื่องมือตัดที่มีฤทธิ์กัดกร่อนอื่น ๆ เพื่อขจัดวัสดุออกจากชิ้นงานโดยการเสียดสี ผลลัพธ์ที่ได้คือพื้นผิวที่ตกแต่งอย่างประณีต มีมิติที่แม่นยำ หรือมีขอบที่แหลมคม ในการผลิต เครื่องเจียรจัดอยู่ในประเภทย่อยของเครื่องมือกล และมีบทบาทสำคัญในกระบวนการเก็บผิวละเอียดที่มีพิกัดความเผื่อต่ำเท่ากับ ±0.001 มม. (1 ไมครอน) จำเป็น

ต่างจากงานกลึงหรือการกัดที่ใช้เครื่องมือตัดตามรูปทรงที่กำหนด การเจียรอาศัยเม็ดขัด — อนุภาคที่ผิดปกติของวัสดุแข็ง เช่น อลูมิเนียมออกไซด์ ซิลิคอนคาร์ไบด์ คิวบิกโบรอนไนไตรด์ (CBN) หรือเพชร — ที่เชื่อมติดกันเป็นล้อ เม็ดแต่ละเม็ดทำหน้าที่เป็นคมตัดเล็กๆ ที่ไม่ได้กำหนดไว้ ทำให้การเจียรเหมาะอย่างยิ่งสำหรับวัสดุแข็งและงานเก็บผิวละเอียดที่มีความแม่นยำสูง ซึ่งเครื่องมือตัดที่นิ่มกว่าหรือใหญ่กว่าไม่สามารถทำได้

เครื่องเจียรพบได้ในแทบทุกสภาพแวดล้อมการผลิตและการผลิตโลหะ ตั้งแต่การผลิตชิ้นส่วนยานยนต์ไปจนถึงวิศวกรรมการบินและอวกาศ การทำเครื่องมือและแม่พิมพ์ การผลิตตลับลูกปืน และการผลิตอุปกรณ์ทางการแพทย์ ตลาดเครื่องเจียรทั่วโลกมีมูลค่าประมาณ 5.1 พันล้านดอลลาร์สหรัฐในปี 2566 และเติบโตอย่างต่อเนื่อง โดยได้แรงหนุนจากความต้องการชิ้นส่วนที่มีความแม่นยำในอุตสาหกรรมเทคโนโลยีขั้นสูง

หลักการทำงานของเครื่องเจียร

หลักการทำงานของเครื่องเจียรนั้นขึ้นอยู่กับ เครื่องจักรกลที่มีฤทธิ์กัดกร่อน — การกำจัดวัสดุเชิงกลโดยการเสียดสีและการตัดระดับไมโครด้วยอนุภาคที่มีฤทธิ์กัดกร่อน การทำความเข้าใจวิธีทำงานของกระบวนการนี้อย่างละเอียดช่วยให้ผู้ปฏิบัติงานเพิ่มประสิทธิภาพการเจียรและบรรลุผลลัพธ์ที่สม่ำเสมอ

กลไกการตัดแบบขัด

เมื่อล้อเจียรหมุนด้วยความเร็วสูง — โดยทั่วไปจะอยู่ระหว่าง 1,500 และ 3,000 รอบต่อนาที สำหรับเครื่องบดแบบตั้งโต๊ะหรือสูงถึง ความเร็วพื้นผิว 60 ม./วินาที สำหรับการเจียรการผลิตด้วยความเร็วสูง — เม็ดขัดแต่ละเม็ดบนพื้นผิวล้อจะทำให้สัมผัสกับชิ้นงานเป็นระยะเวลาสั้นๆ ในระหว่างการสัมผัสนี้ เม็ดจะตัดเศษเล็กๆ ไถวัสดุ (ทำให้เกิดการเสียรูปแบบพลาสติก) หรือเลื่อนไปบนพื้นผิว (ทำให้เกิดการเสียดสีและความร้อน)

อัตราส่วนของการตัด การไถ และการเลื่อนขึ้นอยู่กับปัจจัยหลายประการ ได้แก่ ขนาดเม็ดกรวด ความแข็งของล้อ ความแข็งของวัสดุชิ้นงาน ความลึกของการตัด และการมีอยู่ของน้ำมันตัด (สารหล่อเย็น) การตั้งค่าการเจียรที่ได้รับการปรับแต่งมาอย่างดีช่วยเพิ่มการตัดสูงสุดและลดการไถและการเลื่อน ซึ่งจะช่วยปรับปรุงผิวสำเร็จและลดการสะสมความร้อน

ปฏิสัมพันธ์ระหว่างล้อและชิ้นงาน

ล้อเจียรและชิ้นงานจะเคลื่อนที่สัมพันธ์กันในลักษณะที่มีการควบคุม ล้อจะหมุนด้วยความเร็วรอบนอกสูง ในขณะที่ชิ้นงานถูกยึดไว้ในอุปกรณ์จับยึด (หัวจับ ระหว่างศูนย์กลางหรือบนโต๊ะแม่เหล็ก) และป้อนเข้าไปในล้อด้วยอัตราที่ควบคุม อัตราป้อนนี้รวมกับระยะกินลึกจะเป็นตัวกำหนดอัตราการขจัดเศษวัสดุ (MRR) และคุณภาพพื้นผิวที่ได้

ตัวอย่างเช่น ในการเจียรพื้นผิว ชิ้นงาน (โดยปกติจะเป็นชิ้นส่วนโลหะแบน) จะถูกย้ายไปมาใต้ล้อที่กำลังหมุนอยู่บนโต๊ะแบบลูกสูบ โดยที่ล้อจะลดระดับลงทีละน้อย - บ่อยครั้งเพียง 0.005 ถึง 0.025 มม. ต่อการผ่าน - จนกว่าจะได้มิติที่ต้องการ ในการเจียรทรงกระบอก ชิ้นงานจะหมุนบนแกนของตัวเอง ในขณะที่ล้อจะหมุนไปพร้อมๆ กันและเคลื่อนที่ไปตามความยาวของชิ้นงาน

คุณสมบัติลับคมในตัวของล้อเจียร

ลักษณะสำคัญและเป็นเอกลักษณ์อย่างหนึ่งของพฤติกรรมของล้อเจียรคือ ลับคมตัวเอง . เนื่องจากเม็ดขัดจะทื่อระหว่างการใช้งาน แรงเจียรที่กระทำต่อเม็ดเหล่านั้นจะเพิ่มขึ้น ในที่สุด เมล็ดข้าวจะแตกหัก (เผยให้เห็นขอบคมใหม่) หรือพันธะที่ยึดเมล็ดข้าวจะหัก ปล่อยเมล็ดข้าวที่หมองคล้ำออกและเผยให้เห็นเมล็ดที่สดใหม่อยู่ข้างใต้ นี่คือเหตุผลที่ "เกรด" (ความแข็ง) ของล้อเจียรมีความสำคัญ: ล้อที่แข็งเกินไปจะคงเม็ดหยาบไว้นานเกินไป (ทำให้เกิดกระจกและสะสมความร้อน) ในขณะที่ล้อที่อ่อนเกินไปจะทำให้เมล็ดหยาบก่อนกำหนด (ทำให้ล้อสึกหรอเร็ว)

เกรดล้อที่ถูกต้องต้องตรงกับวัสดุชิ้นงาน วัสดุแข็ง เช่น เหล็กกล้าเครื่องมือชุบแข็งต้องใช้ล้อเกรดที่นิ่มกว่า (ดังนั้นเมล็ดข้าวจะหลุดออกง่ายกว่า) ในขณะที่วัสดุอ่อน เช่น อะลูมิเนียม อาจต้องใช้ล้อเกรดที่แข็งกว่าเพื่อป้องกันไม่ให้ล้อสึกหรอเร็วเกินไป

บทบาทของการจัดการน้ำหล่อเย็นและความร้อน

การเจียรทำให้เกิดความร้อนอย่างมากเนื่องจากการเสียดสี อุณหภูมิที่โซนการเจียรสามารถเข้าถึงได้ชั่วขณะหนึ่ง 800°C ถึง 1,500°C ในกรณีที่รุนแรง หากไม่มีการระบายความร้อนที่เหมาะสม ความร้อนนี้จะทำให้เกิดความเสียหายจากความร้อนต่อชิ้นงาน เช่น การเผาไหม้ การแตกร้าวขนาดเล็ก ความเค้นตกค้าง การเปลี่ยนแปลงความแข็งของพื้นผิว และความไม่ถูกต้องของมิติ น้ำมันตัด (สารหล่อเย็น) ซึ่งโดยปกติจะเป็นอิมัลชันสูตรน้ำหรือของเหลวสังเคราะห์ จะถูกนำไปใช้ที่บริเวณการเจียรเพื่อดูดซับความร้อน หล่อลื่นบริเวณที่สัมผัส และชะล้างเศษผง (โลหะละเอียดและอนุภาคที่มีฤทธิ์กัดกร่อน) การใช้น้ำหล่อเย็นที่เหมาะสมมีความสำคัญต่อคุณภาพการเจียรพอๆ กับการเลือกล้อหรืออัตราป้อน

ประเภทหลักของเครื่องเจียรและการใช้งาน

ไม่มีเครื่องเจียรอเนกประสงค์เครื่องเดียว ประเภทต่างๆ ได้รับการออกแบบและปรับปรุงให้เหมาะกับรูปทรงของชิ้นงาน วัสดุ และข้อกำหนดด้านความแม่นยำโดยเฉพาะ ต่อไปนี้เป็นรายละเอียดเกี่ยวกับประเภทที่พบบ่อยที่สุด:

เครื่องเจียรผิว

เครื่องเจียรผิวผลิตพื้นผิวเรียบบนชิ้นงาน รูปแบบทั่วไปส่วนใหญ่ใช้แกนหมุนแนวนอนพร้อมล้อเจียรขอบและโต๊ะทำงานแบบลูกสูบ โดยทั่วไปชิ้นงานจะยึดไว้บนหัวจับแม่เหล็ก เครื่องเจียรพื้นผิวถูกนำมาใช้กันอย่างแพร่หลายในการเก็บผิวแผ่นเหล็กเครื่องมือ ฐานแม่พิมพ์ สไลด์เครื่องจักร และชิ้นส่วนใดๆ ที่ต้องการพื้นผิวอ้างอิงที่เรียบและเรียบ ความคลาดเคลื่อนความเรียบของ 0.002 ถึง 0.005 มม สามารถทำได้เป็นประจำ

เครื่องเจียรทรงกระบอก

เครื่องเจียรทรงกระบอกใช้ในการเจียรพื้นผิวภายนอกหรือภายในของชิ้นงานทรงกระบอก เช่น เพลา หมุด ปลอก และรู ในการเจียรทรงกระบอกภายนอก ชิ้นงานจะหมุนระหว่างจุดศูนย์กลางหรือในหัวจับ และล้อจะเคลื่อนที่ไปตามความยาวของมัน การเจียรทรงกระบอกภายใน (การเจียร ID) ใช้ล้อขนาดเล็กที่สอดเข้าไปในรูเพื่อเจียรพื้นผิวด้านใน การเจียรทรงกระบอกเป็นสิ่งจำเป็นสำหรับการผลิตเบาะรองตลับลูกปืน แท่งกระบอกไฮดรอลิก และสปินเดิลที่มีความแม่นยำ — ส่วนประกอบที่ต้องการความคลาดเคลื่อนความกลมของ 0.001 มม. หรือน้อยกว่า .

เครื่องเจียรแบบไม่มีศูนย์กลาง

ในการเจียรแบบไร้ศูนย์กลาง ชิ้นงานจะไม่ถูกยึดไว้ระหว่างศูนย์กลางหรือในหัวจับ แต่กลับได้รับการรองรับบนใบมีดพักงานและควบคุมโดยล้อควบคุม ในขณะที่ล้อเจียรจะขจัดวัสดุออก การตั้งค่านี้ช่วยให้สามารถบดชิ้นส่วนทรงกระบอก เช่น แท่ง ท่อ และหมุดได้อย่างต่อเนื่องโดยอัตโนมัติในอัตราการผลิตที่สูงมาก เครื่องเจียรแบบไร้ศูนย์กลางถูกนำมาใช้อย่างมากในการผลิตตัวยึด ชิ้นส่วนไฮดรอลิก และชิ้นส่วนยานยนต์ เครื่องบดแบบไม่มีศูนย์กลางเพียงเครื่องเดียวก็สามารถดำเนินการได้ หลายร้อยส่วนต่อชั่วโมง โดยมีความคลาดเคลื่อนของเส้นผ่านศูนย์กลางสม่ำเสมอ

เครื่องมือและเครื่องตัดเจียร

เครื่องจักรเฉพาะทางเหล่านี้ใช้ในการเจียรเครื่องมือตัด เช่น ดอกเอ็นมิลล์ ดอกสว่าน ดอกรีมเมอร์ ดอกต๊าป และหัวกัด มีการตั้งค่าแบบหลายแกนที่ซับซ้อน และพบได้ในห้องเครื่องมือและร้านเจียร ความสามารถในการลับคมเครื่องมือตัดใหม่ช่วยยืดอายุการใช้งานได้อย่างมาก — ดอกเอ็นมิลล์ที่ลับใหม่อย่างเหมาะสมสามารถให้ประสิทธิภาพเทียบเท่ากับดอกใหม่ได้ในราคาที่ถูกกว่า

เครื่องบดแบบตั้งโต๊ะ

เครื่องเจียรแบบตั้งโต๊ะเป็นเครื่องจักรที่เรียบง่ายและกะทัดรัด ติดตั้งอยู่บนโต๊ะทำงาน โดยมีล้อเจียรหนึ่งหรือสองล้อติดตั้งอยู่บนแกนหมุนแนวนอน ใช้สำหรับการเจียรหยาบ ลบคม เครื่องมือลับคม และการขจัดวัสดุเนื้อบางเบา แม้ว่าจะไม่ใช่เครื่องจักรที่มีความแม่นยำ แต่ก็เป็นหนึ่งในเครื่องเจียรที่พบได้บ่อยที่สุดในโรงปฏิบัติงาน อู่ซ่อมรถ และศูนย์ซ่อมบำรุงทั่วโลก เครื่องบดแบบตั้งโต๊ะมาตรฐานมักจะทำงานที่ 3,450 รอบต่อนาที และใช้ล้อขนาดเส้นผ่านศูนย์กลาง 6 ถึง 8 นิ้ว

กngle Grinder (Handheld)

เครื่องเจียรไฟฟ้าเป็นเครื่องมือไฟฟ้าแบบพกพาที่ใช้สำหรับตัด เจียร และขัดโลหะ หิน และวัสดุอื่นๆ เป็นหนึ่งในเครื่องมือไฟฟ้าที่มีความอเนกประสงค์และใช้กันอย่างแพร่หลายในการก่อสร้าง การแปรรูป และงานโลหะ เครื่องเจียรไฟฟ้าใช้ล้อขัดแบบแผ่นดิสก์ แผ่นตัด แผ่นพับ หรือแปรงลวด และโดยทั่วไปจะทำงานที่ความเร็วระหว่าง 6,000 และ 12,000 รอบต่อนาที . เส้นผ่านศูนย์กลางจานทั่วไปคือ 4.5 นิ้ว (115 มม.), 5 นิ้ว (125 มม.) และ 9 นิ้ว (230 มม.)

ส่วนประกอบสำคัญของเครื่องเจียร

การทำความเข้าใจส่วนประกอบหลักของเครื่องเจียรช่วยให้เข้าใจได้ง่ายขึ้นว่าเครื่องจักรได้รับความแม่นยำและการควบคุมอย่างไร แม้ว่าการกำหนดค่าจะแตกต่างกันไปตามประเภทของเครื่องจักร เครื่องเจียรส่วนใหญ่จะมีส่วนประกอบหลักร่วมกันดังต่อไปนี้:

• ฐาน(เตียง): เหล็กหล่อหนาหรือฐานรากเหล็กประดิษฐ์ที่รองรับส่วนประกอบอื่นๆ ทั้งหมด คุณสมบัติด้านความแข็งแกร่งและการลดแรงสั่นสะเทือนส่งผลโดยตรงต่อคุณภาพผิวสำเร็จ ฐานที่แข็งแรงช่วยลดการโก่งตัวภายใต้แรงตัด
• หินเจียร: เครื่องมือตัดหลัก ทำจากเม็ดขัดที่เชื่อมติดกันในเมทริกซ์ ข้อมูลจำเพาะของล้อประกอบด้วยประเภทการเสียดสี ขนาดกรวด เกรด โครงสร้าง และประเภทการยึดเกาะ ซึ่งทั้งหมดได้รับการเข้ารหัสในระบบการมาร์กมาตรฐาน (เช่น A60-K5-V สำหรับล้ออลูมิเนียมออกไซด์ที่ผ่านการแก้วแล้ว)
• ยามล้อ: ก protective enclosure around the grinding wheel that contains fragments in the event of wheel breakage. This is a critical safety component and is required by OSHA and other safety standards.
• แกนหมุน: เพลาหมุนที่ขับเคลื่อนล้อเจียร แบริ่งสปินเดิลต้องมีคุณภาพสูงเพื่อลดการเบี่ยงเบนหนีศูนย์ ซึ่งจะทำให้พื้นผิวคุณภาพลดลงโดยตรง สปินเดิลความเร็วสูงในเครื่องเจียร CNC มักขับเคลื่อนด้วยมอเตอร์ในตัว (ส่วนประกอบ)
• โต๊ะทำงาน: พื้นผิวหรือฟิกซ์เจอร์ที่ยึดและป้อนชิ้นงาน ในเครื่องเจียรพื้นผิว โต๊ะจะหมุนกลับในแนวนอน ในเครื่องเจียรทรงกระบอก โต๊ะสามารถเคลื่อนที่ตามยาวได้ ในเครื่องเจียร CNC การเคลื่อนที่ของโต๊ะจะถูกควบคุมโดยเซอร์โวมอเตอร์ผ่านตัวควบคุม CNC
• อุปกรณ์จับยึด: หัวจับแม่เหล็ก คีมจับ ศูนย์กลาง หัวจับ หรืออุปกรณ์จับยึดที่ยึดชิ้นงานอย่างแน่นหนาในระหว่างการเจียร การเลือกจับชิ้นงานขึ้นอยู่กับรูปทรงและวัสดุของชิ้นงาน
• ระบบการตกแต่งล้อ: ก device (diamond dresser, rotary dresser, or dressing roll) used to true and dress the grinding wheel — restoring its shape, correcting imbalance, and exposing fresh abrasive grains. Regular dressing is essential for maintaining grinding accuracy and preventing workpiece burn.
• ระบบหล่อเย็น: ถัง ปั๊ม ตัวกรอง และหัวฉีดที่จ่ายน้ำหล่อเย็นไปยังบริเวณการเจียร เครื่องเจียร CNC สมัยใหม่ใช้ระบบน้ำหล่อเย็นแรงดันสูงเพื่อส่งของเหลวที่ 10 ถึง 70 บาร์ เพื่อเจาะชั้นขอบเขตของอากาศรอบล้อหมุนเร็วและเข้าถึงโซนสัมผัสการเจียรจริง
• ตัวควบคุม CNC (ในเครื่องเจียร CNC): หน่วยควบคุมเชิงตัวเลขของคอมพิวเตอร์ที่จัดการการเคลื่อนที่ของแกน ความเร็วแกนหมุน อัตราป้อน รอบการตกแต่ง และการวัดในกระบวนการทั้งหมด เครื่องเจียร CNC สมัยใหม่สามารถจัดเก็บโปรแกรมชิ้นส่วนได้หลายร้อยโปรแกรมและรวมเข้ากับระบบอัตโนมัติในโรงงาน

อธิบายข้อมูลจำเพาะของล้อเจียร

ล้อเจียรเป็นหัวใจสำคัญของเครื่องเจียร การเลือกล้อผิดเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดที่ทำให้ได้ผลลัพธ์ที่ไม่ดี เช่น รอยไหม้ การสะท้าน ล้อสึกหรอเร็ว หรือผิวสำเร็จไม่ดี ล้อเจียรถูกกำหนดโดยระบบมาตรฐานที่เข้ารหัสลักษณะสำคัญห้าประการ:

1. กbrasive Type: "A" = อะลูมิเนียมออกไซด์ (สำหรับเหล็กและโลหะกลุ่มเหล็ก), "C" = ซิลิคอนคาร์ไบด์ (สำหรับเหล็กหล่อ ไม่ใช่เหล็ก เซรามิก), "B" = CBN (คิวบิกโบรอนไนไตรด์ สำหรับเหล็กชุบแข็ง), "D" = เพชร (สำหรับคาร์ไบด์และเซรามิค)
2. ขนาดกรวด: ก number indicating abrasive grain size. Coarse grits (8–24) remove material quickly but leave a rough finish. Medium grits (30–60) are general-purpose. Fine grits (70–220) produce smooth surfaces. Very fine grits (240 ) are used for superfinishing.
3. เกรด (ความแข็ง): ก letter from A (very soft) to Z (very hard) indicating the strength of the bond holding the grains. Softer grades are used for hard workpieces; harder grades for soft workpieces.
4. โครงสร้าง: ก number (1–15 ) indicating the spacing between abrasive grains. Dense structures (low numbers) cut fine finishes. Open structures (high numbers) allow chip clearance and are better for soft or gummy materials.
5. ประเภทพันธบัตร: "V" = แก้ว (พบมากที่สุด มีความแข็ง ใช้สำหรับการเจียรที่มีความแม่นยำ), "R" = ยาง (ยืดหยุ่น ใช้สำหรับควบคุมล้อและการขัดเงา), "B" = เรซินอยด์ (สำหรับการเจียรด้วยความเร็วสูงและการเจียรหยาบ), "E" = เชลแลค (สำหรับการขัดผิวที่ละเอียด)

กs a practical example, a wheel marked ก46-L5-V คือล้ออลูมิเนียมออกไซด์ 46 กรวด (ปานกลาง) เกรด L (แข็งปานกลาง) โครงสร้าง 5 (หนาแน่นปานกลาง) พันธะแก้ว — ล้อใช้งานทั่วไปทั่วไปสำหรับการเจียรผิวเหล็ก

กระบวนการบด: ทีละขั้นตอน

การทำความเข้าใจลำดับของการเจียร ไม่ใช่แค่ตัวเครื่องจักรเท่านั้น แต่ยังเป็นสิ่งสำคัญในการบรรลุผลลัพธ์ที่สม่ำเสมอและมีคุณภาพสูง ต่อไปนี้เป็นลำดับทั่วไปสำหรับการเจียรพื้นผิวที่มีความแม่นยำ:

1. การเตรียมชิ้นงาน: ทำความสะอาดพื้นผิวชิ้นงานและตรวจสอบค่าเผื่อขนาด (ปริมาณวัสดุที่เหลือสำหรับการเจียร โดยทั่วไปคือ 0.1 ถึง 0.5 มม.) ควรกำจัดครีบและความผิดปกติขนาดใหญ่ก่อนทำการเจียร
2. การเลือกและการติดตั้งล้อ: เลือกประเภทล้อ เม็ดกรวด และเกรดที่เหมาะสมสำหรับวัสดุและผิวเคลือบที่ต้องการ ติดตั้งล้อบนสปินเดิล ตามข้อกำหนดหน้าแปลนและแรงบิดของผู้ผลิต ห้ามใช้ความเร็วเกินความเร็วสูงสุดที่ทำเครื่องหมายไว้ของล้อ
3. การถ่วงล้อ: ปรับสมดุลล้อที่ติดตั้งแบบคงที่หรือแบบไดนามิกเพื่อลดการสั่นสะเทือน ซึ่งอาจก่อให้เกิดรอยสะท้านบนพื้นผิวชิ้นงาน
4. การตกแต่งล้อ: เป็นจริงและตกแต่งล้อด้วยเครื่องแต่งเพชรหรือเครื่องมือตกแต่งแบบหมุนเพื่อให้แน่ใจว่าหน้าล้อเรียบ กลม และมีเม็ดขัดที่แหลมคม
5. การตั้งค่าชิ้นงาน: ติดตั้งชิ้นงานบนหัวจับแม่เหล็กหรือฟิกซ์เจอร์ สำหรับหัวจับแม่เหล็ก ตรวจสอบให้แน่ใจว่าชิ้นงานได้รับการล้างอำนาจแม่เหล็กหรือจัดวางอย่างเหมาะสมโดยสัมพันธ์กับสนามแม่เหล็กเพื่อให้มีแรงยึดเกาะสูงสุด
6. การตั้งค่าพารามิเตอร์: ตั้งค่าอัตราการป้อนบนโต๊ะ (โดยทั่วไป 5–25 ม./นาที สำหรับการเจียรพื้นผิว) การป้อนข้าม (0.5–3 มม. ต่อการผ่านของโต๊ะ) และการป้อนลง (ระยะกินลึก 0.005–0.025 มม. ต่อการเจียรผิวละเอียด สูงสุด 0.1 มม. สำหรับการกัดหยาบ)
7. การบดหยาบ: ขจัดวัสดุปริมาณมากโดยใช้อัตราป้อนที่หนักกว่าและระยะกินลึก เว้นระยะไว้ 0.02–0.05 มม. สำหรับการผ่านการเก็บผิวละเอียด
8. บดให้เสร็จ: ลดความลึกของการตัดลงอย่างมาก เพิ่มการไหลของน้ำหล่อเย็น และทำการผ่าน "ประกายไฟ" หลายครั้ง (ผ่านโต๊ะโดยไม่มีการป้อนลง) จนกว่าประกายไฟจะหยุดลง ซึ่งจะทำให้ล้อฟื้นตัวจากการโก่งตัวแบบยืดหยุ่นได้เต็มที่ และพื้นผิวอยู่ในมิติที่ต้องการ
9. การวัดและตรวจสอบ: ถอดชิ้นงานออกแล้ววัดขนาดด้วยไมโครมิเตอร์ เกจวัดความสูง หรือ CMM ตรวจสอบความหยาบของพื้นผิวด้วยโพรฟิโลมิเตอร์ หากจำเป็น

พารามิเตอร์การตกแต่งพื้นผิวในการเจียร

เหตุผลหลักประการหนึ่งในการเลือกใช้การเจียรเหนือกระบวนการตัดเฉือนอื่นๆ คือผิวสำเร็จที่ยอดเยี่ยมที่สามารถผลิตได้ การวัดคุณภาพพื้นผิวโดยใช้พารามิเตอร์ต่างๆ เช่น Ra (ความหยาบเฉลี่ยเลขคณิต), Rz (ความลึกความหยาบเฉลี่ย) และ Rmax (ความสูงความหยาบสูงสุด) นี่คือสิ่งที่การเจียรสามารถทำได้ตามความเป็นจริง:

• การเจียรหยาบ: Ra 3.2–6.3 µm (เทียบได้กับการกัด)
• การเจียรที่แม่นยำทั่วไป: Ra 0.8–1.6 µm
• การบดละเอียด: Ra 0.2–0.4 µm
• การเก็บผิวละเอียดพิเศษ (การขัด/การขัดหลังจากการเจียร): Ra 0.025–0.1 µm

สำหรับการอ้างอิง พื้นผิวเพลากลึงมาตรฐานจะมี Ra 1.6–3.2 µm การแข่งขันแบริ่งถึง รา 0.2 ไมโครเมตร มีความเรียบเนียนกว่ามาก — ผิวเคลือบในระดับนี้มีความสำคัญอย่างยิ่งต่อแบริ่งองค์ประกอบลูกกลิ้ง สปินเดิลที่มีความแม่นยำ และพื้นผิวการซีลไฮดรอลิก ยิ่งเม็ดกรวดละเอียดและรอบการเก็บผิวละเอียดยิ่งเบา ค่า Ra ที่สามารถทำได้ก็จะยิ่งต่ำลง

กdvantages and Limitations of Grinding Machines

กdvantages

• ความแม่นยำเป็นพิเศษ: การเจียรเป็นประจำจะบรรลุความคลาดเคลื่อน ±0.001 มม. หรือดีกว่า ซึ่งเกินกว่าที่กระบวนการตัดเฉือนอื่นๆ ส่วนใหญ่สามารถผลิตได้อย่างสม่ำเสมอ
• กbility to machine hard materials: สามารถกราวด์เหล็กชุบแข็ง (60 HRC) คาร์ไบด์ เซรามิก และแก้วได้อย่างมีประสิทธิภาพ เครื่องมือตัดส่วนใหญ่ไม่สามารถตัดเฉือนวัสดุเหล่านี้ได้
• พื้นผิวที่เหนือกว่า: การเจียรทำให้พื้นผิวเรียบที่สุดของกระบวนการตัดเฉือนทั่วไป ซึ่งช่วยลดแรงเสียดทาน การสึกหรอ และเสียงรบกวนในส่วนประกอบการผสมพันธุ์
• ความเก่งกาจ: ด้วยล้อและการตั้งค่าที่ถูกต้อง เครื่องเจียรสามารถสร้างพื้นผิวโปรไฟล์ที่เรียบ ทรงกระบอก ทรงกรวย เกลียว และซับซ้อนได้
• อัตราการผลิตสูง (การเจียรแบบไร้ศูนย์กลาง): การเจียรแบบไร้ศูนย์กลางสามารถบดชิ้นส่วนได้หลายร้อยชิ้นต่อชั่วโมงด้วยความแม่นยำสม่ำเสมอ ทำให้เหมาะสำหรับการผลิตในปริมาณมาก

ข้อจำกัด

• อัตราการกำจัดวัสดุช้า: เมื่อเปรียบเทียบกับการกัดหรือการกลึง การเจียรจะขจัดวัสดุออกอย่างช้าๆ ไม่เหมาะที่จะใช้เป็นกระบวนการกัดหยาบเบื้องต้นสำหรับการกำจัดวัสดุขนาดใหญ่
• การสร้างความร้อน: ความเสี่ยงที่จะเกิดความเสียหายจากความร้อนต่อชิ้นงาน (การไหม้ การอ่อนตัว ความเค้นตกค้าง) จำเป็นต้องมีการควบคุมกระบวนการอย่างระมัดระวังและสารหล่อเย็นที่เพียงพอ
• การสึกและการแต่งล้อ: ล้อเจียรจำเป็นต้องตกแต่งเป็นระยะเพื่อรักษาความแม่นยำ ซึ่งจะเพิ่มรอบเวลาและต้นทุนของล้อ
• ข้อกังวลด้านความปลอดภัย: การแตกหักของล้อเจียรด้วยความเร็วสูงเป็นอันตรายต่อความปลอดภัยอย่างร้ายแรง จำเป็นต้องมีการตรวจสอบล้อ การป้องกัน และการปฏิบัติตามความเร็วอย่างเหมาะสม
• ราคา: เครื่องเจียรที่มีความแม่นยำ โดยเฉพาะเครื่องเจียร CNC ทรงกระบอกและพื้นผิวมีราคาแพง ต้นทุนเครื่องจักร เครื่องมือ (CBN และล้อเพชร) และการจัดการน้ำหล่อเย็นจะเพิ่มต้นทุนการดำเนินงาน

เครื่องเจียร CNC: มาตรฐานสมัยใหม่

การเปลี่ยนจากเครื่องเจียรแบบแมนนวลไปใช้เครื่องเจียร CNC (Computer Numerical Control) ได้เปลี่ยนโฉมการผลิตที่มีความแม่นยำในช่วงสามทศวรรษที่ผ่านมา ตัวอย่างเช่น เครื่องเจียรทรงกระบอก CNC สมัยใหม่สามารถทำงานได้ แกน CNC พร้อมกัน 5 ถึง 7 แกน แต่งล้อโดยอัตโนมัติ ทำการวัดในกระบวนการ (วัดขนาดชิ้นงานขณะเจียร) และชดเชยการสึกหรอของล้อแบบเรียลไทม์ ทั้งหมดนี้ไม่มีการแทรกแซงจากผู้ปฏิบัติงาน

ข้อได้เปรียบที่สำคัญของเครื่องบด CNC เหนือเครื่องจักรแบบแมนนวล ได้แก่ :

• ความสามารถในการทำซ้ำ: เครื่องจักร CNC สามารถรองรับชิ้นส่วนนับพันชิ้นได้ในระดับเดียวกันในระหว่างขั้นตอนการผลิตโดยไม่ต้องมีการปรับแต่งจากผู้ปฏิบัติงาน
• โปรไฟล์ที่ซับซ้อน: การเจียร CNC สามารถสร้างหน้าตัดที่ไม่เป็นวงกลมที่ซับซ้อนได้ (เพลาลูกเบี้ยว เพลาข้อเหวี่ยง) การเจียรเกลียว และการเจียรเฟืองซึ่งเป็นไปไม่ได้หรือทำไม่ได้ด้วยตนเอง
• กutomation integration: CNC grinding machines can be integrated with robotic part loading and unloading, making lights-out (unmanned) production possible.
• การรวบรวมข้อมูล: เครื่องเจียร CNC สมัยใหม่พร้อมสำหรับอุตสาหกรรม 4.0 โดยรวบรวมข้อมูลกระบวนการ (แรง อุณหภูมิ สภาพล้อ) และเชื่อมต่อกับระบบการดำเนินการผลิต (MES)

ผู้ผลิตเครื่องเจียร CNC รายใหญ่ ได้แก่ STUDER (สวิตเซอร์แลนด์), JUNKER (เยอรมนี), Okuma (ญี่ปุ่น), ANCA (ออสเตรเลีย) และ United การบด Group เครื่องเจียรทรงกระบอก CNC ระดับไฮเอนด์จากผู้ผลิตเหล่านี้มีราคาตั้งแต่ต้นจนจบ 150,000 ดอลลาร์สหรัฐ ถึงมากกว่า 1,000,000 ดอลลาร์สหรัฐ ขึ้นอยู่กับขนาด ความสามารถ และระดับการทำงานอัตโนมัติ

แนวทางปฏิบัติด้านความปลอดภัยในการใช้งานเครื่องเจียร

เครื่องเจียรนั้นทรงพลังและเกี่ยวข้องกับล้อขัดที่หมุนอย่างรวดเร็ว ซึ่งหากใช้ในทางที่ผิดอาจทำให้เกิดการบาดเจ็บสาหัสได้ มาตรฐานการบริหารความปลอดภัยและอาชีวอนามัยของสหรัฐอเมริกา (OSHA) 29 CFR 1910.215 ควบคุมความปลอดภัยของเครื่องจักรล้อขัดโดยเฉพาะ แนวทางปฏิบัติด้านความปลอดภัยที่สำคัญ ได้แก่ :

• การทดสอบวงแหวนก่อนการติดตั้ง: แตะล้อเจียรด้วยวัตถุที่ไม่ใช่โลหะก่อนทำการติดตั้ง เสียงเรียกเข้าที่ชัดเจนบ่งบอกว่าล้อมีเสียง เสียงดังลั่นบ่งบอกถึงรอยแตก ห้ามใช้ล้อที่มีรอยแตกร้าว
• ไม่เกิน RPM สูงสุด: ล้อเจียรทุกล้อจะมีเครื่องหมายความเร็วการทำงานสูงสุดกำกับอยู่ หากเกินขนาดอาจทำให้ล้อแตกสลายได้ ตรวจสอบความเร็วของแกนหมุนทุกครั้งก่อนติดตั้งล้อ
• กlways use wheel guards: จะต้องติดตั้งและปรับแต่งการ์ดอย่างเหมาะสม มาตรฐาน OSHA กำหนดให้การ์ดปิดล้อมล้ออย่างน้อย 270 องศา
• อุปกรณ์ป้องกันส่วนบุคคล (PPE): แว่นตานิรภัยหรือกระบังหน้า อุปกรณ์ป้องกันการได้ยิน (เสียงบดมักจะเกิน 85 เดซิเบล) และถุงมือที่เหมาะสม (สำหรับการบังคับล้อ ไม่ใช่ระหว่างการทำงานของชิ้นส่วนที่หมุน)
• การจัดการน้ำหล่อเย็น: รักษาระบบน้ำหล่อเย็นให้สะอาดเพื่อป้องกันการเจริญเติบโตของแบคทีเรีย อาจจำเป็นต้องสกัดหมอกเพื่อป้องกันการสูดดมละอองลอยของสารหล่อเย็นซึ่งมีอนุภาคโลหะละเอียด
• ที่เก็บล้อที่เหมาะสม: เก็บล้อเจียรไว้ในสภาพแวดล้อมที่แห้งและคงอุณหภูมิได้บนชั้นวางบุนวม ล้อที่ผ่านการเคลือบแก้วจะเปราะและต้องไม่ตกหล่นหรือถูกความร้อนช็อก

การเจียรกับกระบวนการตัดเฉือนอื่นๆ: เมื่อใดจึงควรเลือกการเจียร

การเจียรไม่ใช่ทางเลือกที่ถูกต้องเสมอไป การรู้ว่าเมื่อใดควรบดและเมื่อใดควรใช้กระบวนการอื่นเป็นส่วนหนึ่งของการวางแผนกระบวนการผลิตที่ดี

เลือกการเจียรเมื่อชิ้นงานแข็งตัว (HRC 50 ) เมื่อความต้องการผิวสำเร็จอยู่ที่ Ra 0.8 µm หรือดีกว่า เมื่อพิกัดความเผื่อของขนาดแคบกว่า ±0.01 มม. หรือเมื่อไม่สามารถตัดเฉือนวัสดุ (คาร์ไบด์ เซรามิก) ด้วยเครื่องมือตัดแบบธรรมดาได้ สำหรับวัสดุเนื้ออ่อนที่มีพิกัดความเผื่อที่ผ่อนคลาย การกลึงหรือการกัดจะคุ้มค่ากว่า

การใช้งานทางอุตสาหกรรมของเครื่องบด

เครื่องเจียรฝังลึกในการผลิตส่วนประกอบที่มีความแม่นยำในอุตสาหกรรมเทคโนโลยีขั้นสูงแทบทุกแห่ง ต่อไปนี้คือสิ่งที่การเจียรมีความสำคัญมากที่สุด:

• กutomotive industry: เพลาลูกเบี้ยว เพลาข้อเหวี่ยง เพลาส่งกำลัง หมุดลูกสูบ จานเบรก และบ่าวาล์ว ล้วนได้รับการกราวด์เพื่อให้มีพิกัดความเผื่อที่แคบ รถยนต์สมัยใหม่คันเดียวประกอบด้วยส่วนประกอบที่เป็นโลหะหลายร้อยชิ้น
• กerospace: รูปแบบรากของใบพัดกังหัน ส่วนประกอบล้อลงจอด เพลาเครื่องยนต์ของเครื่องบิน และขายึดโครงสร้าง มักต้องมีการเจียรเพื่อให้ได้ค่าพิกัดความเผื่อที่ใกล้เคียงและพื้นผิวเรียบซึ่งจำเป็นสำหรับการต้านทานความล้าและการรับรองความปลอดภัย
• การผลิตแบริ่ง: ตลับลูกปืนเม็ดกลิ้งซึ่งเป็นส่วนประกอบที่ผลิตในปริมาณมากที่มีความแม่นยำมากที่สุดในอุตสาหกรรม อาศัยการเจียรเกือบทั้งหมดสำหรับตลับลูกปืนภายใน ตลับลูกปืนภายนอก และส่วนประกอบกลิ้ง ความกลมและผิวสำเร็จของตลับลูกปืนต้องอยู่ในระดับต่ำกว่าไมครอน
• อุปกรณ์การแพทย์: การปลูกถ่ายกระดูกและข้อ (การเปลี่ยนข้อสะโพกและข้อเข่า) เครื่องมือผ่าตัด และเครื่องมือทันตกรรมได้รับการกราวด์เพื่อให้ได้พื้นผิวที่เข้ากันได้ทางชีวภาพและขนาดที่แม่นยำ
• การผลิตอุปกรณ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์: การบดกลับด้วยเวเฟอร์ซิลิคอน (เวเฟอร์ที่ทำให้บางจาก ~750 µm เหลือ 50–150 µm) และการเจียรที่แม่นยำของซับสเตรตส่วนประกอบอิเล็กทรอนิกส์เป็นการใช้งานการบดเฉพาะทางที่สำคัญต่อการผลิตเซมิคอนดักเตอร์
• การทำเครื่องมือและแม่พิมพ์: พั้นช์ ดาย แม่พิมพ์ และเครื่องมือตัดได้รับการเจียระไนตามรูปร่างและลับคมด้วยการเจียร เครื่องเจียรห้องเครื่องมือเป็นหนึ่งในเครื่องจักรที่สำคัญที่สุดในร้านขายเครื่องมือที่มีความแม่นยำ
