เครื่องขดสปริง CNC คืออะไร? หลักการทำงานของมันคืออะไร?

◾ ก. คืออะไร? เครื่องขดสปริง CNC ?

เครื่องขดสปริง CNC เป็นเครื่องจักรที่มีความแม่นยำซึ่งควบคุมโดย "สมอง" ของคอมพิวเตอร์ ซึ่งออกแบบมาโดยเฉพาะเพื่อขดลวดโลหะให้เป็นสปริงขด
หากเครื่องขดสปริงแบบธรรมดาเป็นเหมือนช่างฝีมือระดับปรมาจารย์ที่ใช้เลื่อยมือ เครื่องขดสปริง CNC ก็เหมือนกับโรงงานแปรรูปสมัยใหม่ที่มีระบบนำทางที่แม่นยำและแขนอัตโนมัติ ไม่ต้องใช้เกียร์กลที่ซับซ้อนในการปรับขนาด คุณเพียงแค่ใช้นิ้วของคุณบนหน้าจอ ป้อนคำสั่งไม่กี่คำสั่ง และเครื่องก็จะผลิตสปริงที่เหมือนกันอย่างรวดเร็ว

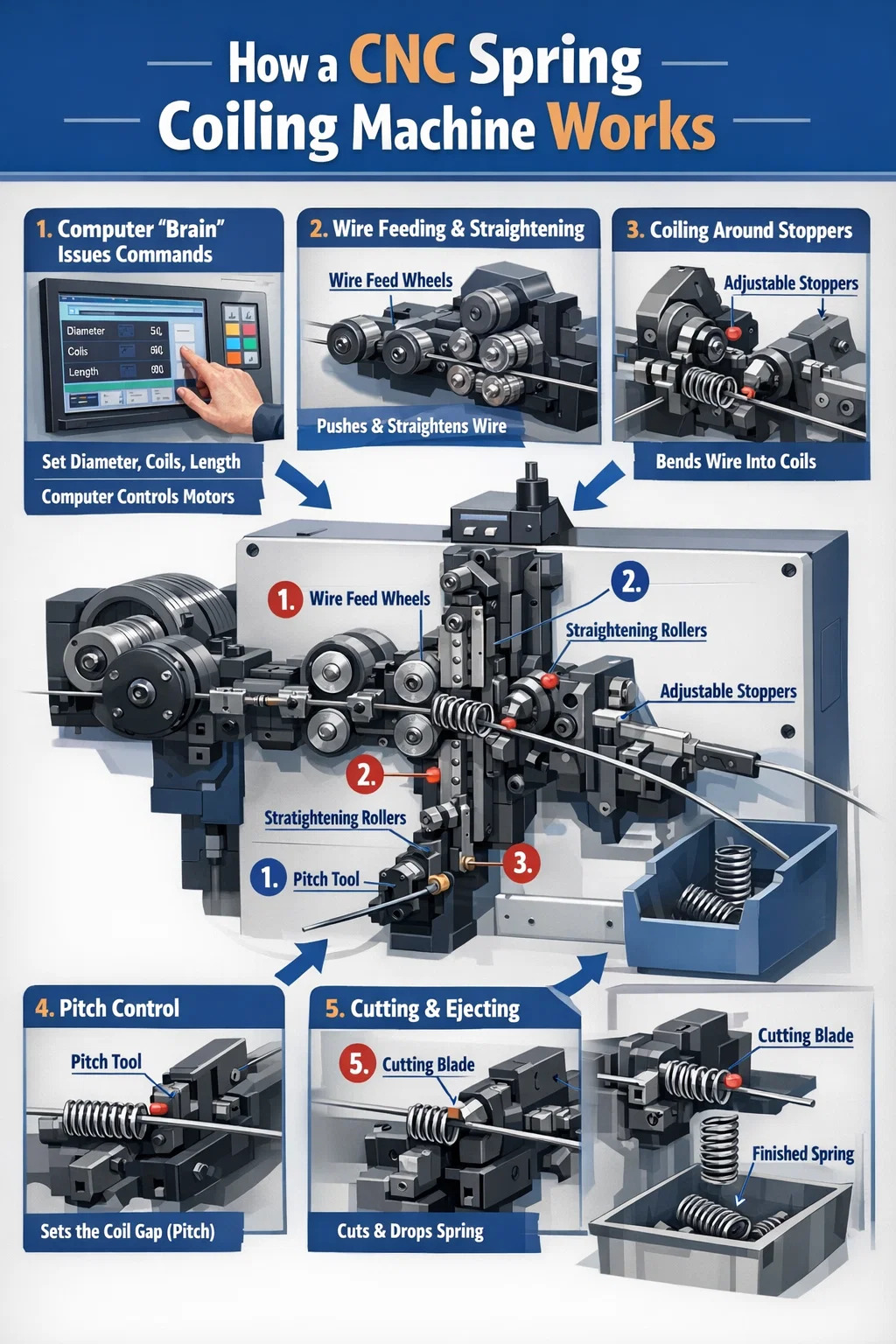

◾ เครื่องคอยล์สปริง CNC ทำงานอย่างไร?

เครื่องนี้เปลี่ยนลวดเหล็กแข็งเป็นขดลวดยืดหยุ่นโดยผ่านขั้นตอนที่แม่นยำต่อไปนี้:

คำสั่งปัญหา "สมอง" ของคอมพิวเตอร์:

ผู้ปฏิบัติงานจะตั้งค่าเส้นผ่านศูนย์กลางของสปริง จำนวนคอยล์ และความยาวทั้งหมดบนแผงควบคุม คอมพิวเตอร์แปลงพารามิเตอร์เหล่านี้เป็นสัญญาณไฟฟ้า เพื่อควบคุมมอเตอร์หลายตัวภายในเครื่องอย่างแม่นยำ มอเตอร์เหล่านี้แต่ละตัวทำหน้าที่เฉพาะของตัวเอง บางตัวดันสายไฟ บางตัวก็ดัดงอ และทำงานร่วมกันได้อย่างราบรื่น

การป้อนลวดที่ทรงพลังและการ "ยืด":

ล้อป้อนลวดที่ด้านหลังของตัวเครื่องจับลวดเหล็กอย่างแน่นหนาและดันไปข้างหน้าอย่างต่อเนื่อง ก่อนที่ลวดจะเข้าสู่บริเวณที่ขึ้นรูป ลวดจะผ่านชุดลูกกลิ้งยืดผมทั้งแนวนอนและแนวตั้ง ขั้นตอนนี้จะลบหน่วยความจำความโค้งเดิมของลวดออก โดย "รีด" ให้ตรงเพื่อให้แน่ใจว่าสปริงที่ได้จะไม่บิดเบี้ยว

กระแทกกับตัวหยุดเพื่อสร้างวงกลม:

นี่คือแกนหลักของกระบวนการขดสปริง เมื่อดึงลวดเหล็กที่ยืดออกออกจากท่อนำ จะชนกับตัวกั้นโลหะที่มีความแข็งมากหนึ่งหรือสองตัว (มักเรียกว่าตัวกั้นสายไฟ)
เนื่องจากล้อป้อนลวดที่ด้านหลังยังคงดันไปข้างหน้า และตัวหยุดกำลังกีดขวางทางอยู่ ลวดจึงไม่มีทางไปไหนได้นอกจากโค้งงอไปตามส่วนโค้งของตัวหยุด
ความฉลาดของเครื่องคอยล์สปริง CNC อยู่ที่ว่าคอมพิวเตอร์สามารถปรับตำแหน่งของสต็อปเปอร์ทั้งสองนี้ได้ตลอดเวลา ยิ่งจุกอยู่ใกล้มากเท่าไร วงกลมก็จะยิ่งเล็กลงเท่านั้น ยิ่งห่างกัน วงกลมก็จะใหญ่ขึ้น

การควบคุมช่องว่าง (ระดับเสียง):

หากต้องการให้สปริงมีพื้นที่อัดก็ต้องมีช่องว่างระหว่างคอยล์ เครื่องจักรมี "ก้านกระทุ้ง" พิเศษ (เครื่องมือพิตช์) ซึ่งจะดันกับลวดจากด้านข้างขณะขด คอมพิวเตอร์ควบคุมแรงและเวลาของก้านกระทุ้งนี้ เพื่อพิจารณาว่าสปริงนั้นขันแน่นหรือหลวม

การตัดและการขึ้นรูปที่แม่นยำ:

เมื่อสปริงถึงความยาวหรือจำนวนขดลวดที่กำหนดไว้ คอมพิวเตอร์จะสั่งให้ใบมีดตัดขยายออกอย่างรวดเร็ว การตัดนี้ไม่เพียงแต่แม่นยำในตำแหน่งเท่านั้น แต่ยังส่งผลให้ได้การตัดที่สะอาดและเรียบอีกด้วย สปริงมาตรฐานจึงถูกสร้างขึ้นและหย่อนลงในตะกร้ารวบรวม และกระบวนการจะเริ่มต้นอีกครั้งทันทีสำหรับฤดูใบไม้ผลิถัดไป
