การออกแบบสปริงทอร์ชั่น: สมการ วัสดุ และคู่มือเครื่องจักร

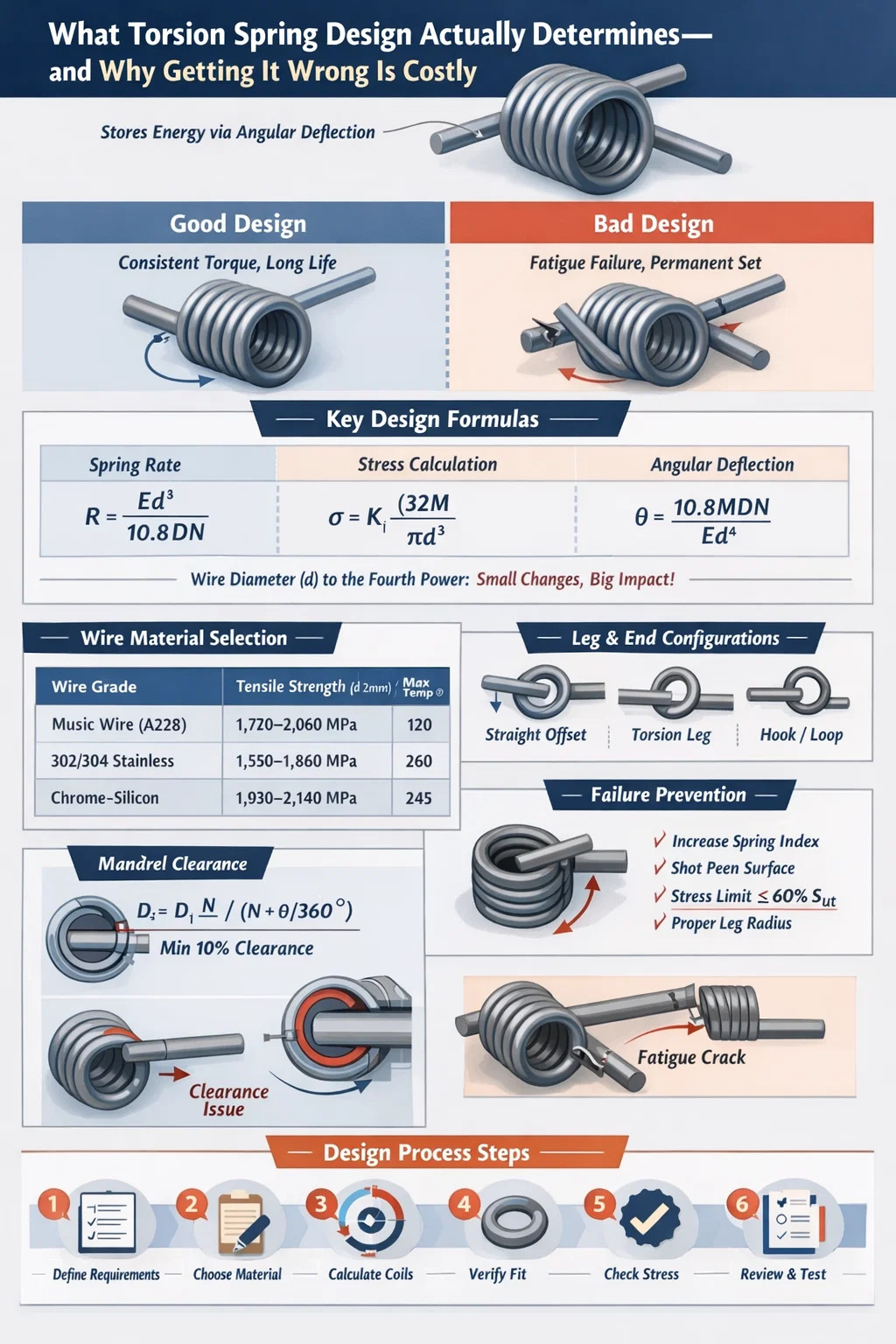

สิ่งที่การออกแบบสปริงแบบทอร์ชันกำหนดได้จริง — และเหตุใดการทำผิดจึงมีค่าใช้จ่ายสูง

การออกแบบสปริงทอร์ชั่นเป็นกระบวนการระบุรูปทรง วัสดุ คุณลักษณะการรับน้ำหนัก และพิกัดความเผื่อในการผลิตของสปริงที่เก็บพลังงานผ่านการโก่งตัวเชิงมุม แทนที่จะเป็นการบีบอัดหรือการยืดเชิงเส้น ออกแบบอย่างถูกต้อง จากนั้นสปริงก็ให้แรงบิดที่สม่ำเสมอตลอดหลายพันหรือหลายล้านรอบ หากทำผิด คุณจะเผชิญกับความล้มเหลวจากความเมื่อยล้าก่อนเวลาอันควร การเซ็ตตัวถาวร หรือเส้นโค้งแรงบิดที่คาดเดาไม่ได้ซึ่งทำลายกลไกดาวน์สตรีม

ผลลัพธ์การออกแบบที่สำคัญที่สุดคือ อัตราสปริง (แรงบิดต่อระดับการหมุน) โดยทั่วไปจะแสดงเป็น N·mm/° หรือ lb·in/° พารามิเตอร์อื่นๆ ทั้งหมด เช่น เส้นผ่านศูนย์กลางของเส้นลวด เส้นผ่านศูนย์กลางของคอยล์ จำนวนคอยล์ที่ใช้งานอยู่ รูปทรงของขา การกำหนดค่าส่วนปลาย จะถูกป้อนเข้าไปในตัวเลขนั้น เครื่องทอร์ชั่นสปริงสามารถผลิตได้ตามที่การออกแบบระบุไว้เท่านั้น ดังนั้นความแม่นยำในขั้นตอนการออกแบบจึงช่วยลดการทำงานซ้ำที่มีค่าใช้จ่ายสูงในสายการผลิต

บทความนี้อธิบายกระบวนการออกแบบทั้งหมด: ตั้งแต่สมการพื้นฐานและการเลือกวัสดุไปจนถึงข้อจำกัดในการผลิตที่กำหนดโดยเครื่องจักรสปริงบิด โหมดความล้มเหลวทั่วไป และกลยุทธ์การยอมรับในทางปฏิบัติที่ใช้ในการผลิตปริมาณมาก

สมการการออกแบบหลักที่วิศวกรทุกคนจำเป็นต้องรู้

การออกแบบสปริงทอร์ชันอาศัยชุดสมการทางกลที่กำหนดไว้อย่างดี การทำความเข้าใจสปริงไม่ใช่ทางเลือก แต่จะเป็นตัวกำหนดว่าสปริงของคุณจะคงอยู่ตลอดอายุการใช้งานหรือล้มเหลวในสองสามพันรอบแรก

สูตรอัตราสปริง

อัตราสปริงเชิงมุม R คำนวณได้ดังนี้:

R = เอ็ด⁴ / (10.8 DN)

โดยที่ E คือโมดูลัสความยืดหยุ่น (MPa) d คือเส้นผ่านศูนย์กลางของเส้นลวด (มม.) D คือเส้นผ่านศูนย์กลางขดลวดเฉลี่ย (มม.) และ N คือจำนวนขดลวดที่ทำงานอยู่ สำหรับลวดเหล็กกล้าคาร์บอนดึงแข็ง E γ 196,500 MPa; สำหรับสแตนเลส 302/304, E µ 193,000 MPa; สำหรับโครเมียมซิลิกอน (SAE 9254), E γ 201,000 MPa

โปรดสังเกตว่าเส้นผ่านศูนย์กลางของเส้นลวดปรากฏเป็นกำลังที่สี่ การเพิ่ม d เพียง 10% จะทำให้อัตราสปริงเพิ่มขึ้นประมาณ 46% นี่คือเหตุผลว่าทำไมเส้นผ่านศูนย์กลางของเส้นลวดจึงเป็นตัวแปรที่ละเอียดอ่อนที่สุดในการออกแบบสปริงแบบทอร์ชัน — ค่าเบี่ยงเบนพิกัดความเผื่อเล็กน้อยจะส่งผลต่ออัตราสปริงสุดท้ายเกินขนาด

การคำนวณความเครียดและปัจจัยการแก้ไข Wahl

ความเค้นดัดงอในลวดสปริงบิดคือ:

σ = K_i × (32M) / (πd³)

โดยที่ M คือโมเมนต์ที่ใช้ (N·mm) d คือเส้นผ่านศูนย์กลางของเส้นลวด และ K_i คือแฟคเตอร์แก้ไขความเค้นของเส้นใยด้านใน (เรียกอีกอย่างว่าแฟคเตอร์ Wahl สำหรับสปริงบิด) K_i คำนึงถึงผลกระทบจากความโค้งและถูกกำหนดเป็น:

K_i = (4C² - C - 1) / (4C(C - 1))

โดยที่ C คือดัชนีสปริง = D/d สำหรับดัชนีสปริง 6 (ค่าทั่วไป) K_i mut 1.24 สำหรับขดลวดที่แน่นด้วย C = 4 K_i จะเพิ่มขึ้นเป็นประมาณ 1.40 ซึ่งหมายความว่าสปริงขดแน่นจะมองเห็นแรงเค้นที่เส้นใยด้านในสูงขึ้น 13% ในช่วงเวลาเดียวกัน — ความแตกต่างอย่างมีนัยสำคัญเมื่ออายุความล้าเป็นข้อจำกัดในการออกแบบ

การโก่งตัวเชิงมุมภายใต้ภาระ

การโก่งเชิงมุมรวม θ (เป็นองศา) คือ:

θ = 10.8 MDN / (E d⁴)

สมการนี้เป็นค่าผกผันของสูตรอัตราสปริง โดยจะบอกคุณว่าสปริงหมุนเท่าใดตามแรงบิดที่กำหนด ในการใช้งาน เช่น บานพับประตูรถยนต์หรือตัวควบคุมหน้าต่าง การทราบมุมโก่งที่แน่นอนในแต่ละระดับแรงบิดถือเป็นสิ่งสำคัญสำหรับการบรรจุกลไก

การเปลี่ยนแปลงเส้นผ่านศูนย์กลางคอยล์ภายใต้การโก่งตัว

คุณลักษณะหนึ่งที่มีเฉพาะในทอร์ชั่นสปริง: เส้นผ่านศูนย์กลางคอยล์จะเปลี่ยนไปตามลมหรือคลายสปริง เมื่อกรีดในทิศทางปิด (ขดขันให้แน่น) เส้นผ่านศูนย์กลางเฉลี่ยจะลดลง เส้นผ่านศูนย์กลางเฉลี่ยใหม่ D₂ คือ:

D₂ = D₁ N / (N θ/360°)

สำหรับสปริงที่มีคอยล์แอคทีฟ 8 ตัวหมุน 90° D₂ = D₁ × 8 / 8.25 = 0.970 × D₁ — ลดลง 3% หากสปริงทำงานบนแมนเดรล ผู้ออกแบบต้องตรวจสอบว่า D₂ ยังมีระยะห่างเพียงพอ การรบกวนที่การโก่งตัวสูงสุดทำให้เกิดแรงบิดพุ่งสูงและเกิดความล้มเหลวก่อนเวลาอันควร แนวทางปฏิบัติในการออกแบบมาตรฐานคือการรักษาไว้อย่างน้อย ระยะห่าง 10% ระหว่างเส้นผ่านศูนย์กลางคอยล์ด้านในที่โก่งตัวกับเส้นผ่านศูนย์กลางภายนอกของแมนเดรล .

การเลือกใช้วัสดุ: การจับคู่เกรดลวดให้ตรงกับความต้องการใช้งาน

การเลือกใช้วัสดุแยกจากการออกแบบสปริงบิดไม่ได้ ลวดจะต้องมีความต้านทานแรงดึง ขีดจำกัดความทนทาน และความต้านทานการกัดกร่อนตามช่วงอุณหภูมิการทำงาน ขณะเดียวกันก็ยังคงเข้ากันได้กับความสามารถในการขึ้นรูปของเครื่องสปริงทอร์ชั่น

สำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่ — บานพับประตู สลัก อุปกรณ์ดึงกลับ และขั้วต่อไฟฟ้า — สายดนตรี (ASTM A228) เป็นตัวเลือกเริ่มต้น . ความต้านทานแรงดึงสูงและคุณภาพพื้นผิวที่สม่ำเสมอช่วยยืดอายุการใช้งานของความล้าได้เกิน 500,000 รอบที่ระดับความเค้นสูงถึง 70% ของความต้านทานแรงดึงสูงสุด ลวดดึงแข็งมีราคาถูกกว่า 10–15% แต่มีผิวสำเร็จที่หยาบกว่าและมีความแปรปรวนของความต้านทานแรงดึงมากกว่า ทำให้เหมาะสำหรับการใช้งานแบบคงที่หรือรอบต่ำ

ลวดโครเมียม-ซิลิคอน แม้จะมีราคาแพงกว่า แต่ก็เป็นตัวเลือกมาตรฐานสำหรับสปริงวาล์วรถยนต์และสปริงส่งกลับเบรกที่อุณหภูมิการทำงานสูงถึง 200–240°C และต้องลดการคลายความเครียดให้เหลือน้อยที่สุด เครื่องจักรทอร์ชั่นสปริงเป็นที่ต้องการมากกว่า เนื่องจากความแข็งที่สูงขึ้นช่วยเร่งการสึกหรอของเครื่องมือ ซึ่งเป็นปัจจัยที่ต้องหารือกับผู้ผลิตในระหว่างการตรวจสอบการออกแบบ

ทองแดงฟอสเฟอร์บรอนซ์และเบริลเลียมปรากฏในสปริงขั้วต่อไฟฟ้าซึ่งค่าการนำไฟฟ้ามีความสำคัญควบคู่ไปกับประสิทธิภาพทางกล โดยเฉพาะอย่างยิ่งทองแดงเบริลเลียม แม้จะมีราคาแพง แต่ก็ให้ความต้านทานแรงดึงที่ใกล้ถึง 1,400 MPa และรักษาความต้านทานต่อการติดตั้งได้ดีเยี่ยม ทำให้เหมาะสำหรับเครื่องมือที่มีความแม่นยำซึ่งมีความทนทานต่อแรงบิดสูงตลอดอายุการใช้งานที่ยาวนานขึ้น

การกำหนดค่าขาและส่วนท้าย: มักถูกประเมินต่ำเกินไป และมีความสำคัญเสมอ

การกำหนดค่าส่วนปลายของทอร์ชั่นสปริง — วิธีรูปร่างของขา ตำแหน่งที่สัมผัสกับชิ้นส่วนที่ผสมพันธุ์ และรูปทรงที่เป็นไปตาม — ส่งผลโดยตรงต่อสามสิ่ง: จำนวนคอยล์ที่ใช้งานอยู่อย่างมีประสิทธิผล ความเข้มข้นของความเครียดที่จุดเชื่อมต่อระหว่างขาและลำตัว และสิ่งที่เครื่องสปริงทอร์ชั่นสามารถสร้างขึ้นได้สมจริง

ประเภทจุดสิ้นสุดทั่วไปและข้อแลกเปลี่ยน

• ขาเยื้องตรง — ที่พบบ่อยที่สุด. ขายื่นออกมาจากลำตัวเป็นวง ขึ้นรูปง่ายด้วยเครื่อง CNC torsion spring; มีส่วนช่วยประมาณครึ่งหนึ่งของความยาวขาของจำนวนคอยล์ที่ใช้งานอยู่
• ขาบิดตรง (รัศมี) – ขาเหยียดยาวเข้าด้านในหรือออกด้านนอก ติดตั้งง่ายกว่าบนเครื่องจักร แต่สร้างการกระจายความเค้นที่ซับซ้อนมากขึ้นที่จุดเปลี่ยนโค้ง
• ตะขอและห่วง — ใช้เมื่อสปริงต้องติดเข้ากับหมุดหรือเพลาโดยไม่มีตัวยึดรอง รูปทรงของตะขอสามารถขึ้นรูปได้อย่างแม่นยำด้วยเครื่องทอร์ชั่นสปริง CNC แต่จำเป็นต้องเปลี่ยนเครื่องมือและเพิ่มรอบเวลาได้ 8–15% ขึ้นอยู่กับความซับซ้อน
• ขาสัมผัสสั้นและยาว — ความยาวของขาส่งผลต่อปริมาณแรงบิดที่ส่งไปยังจุดโหลด และการจัดแนวสปริงในชุดประกอบ ขาที่ยาวขึ้นจะเพิ่มแขนคันโยกและลดแรงที่จำเป็นเพื่อให้ได้แรงบิดที่กำหนด แต่ยังเพิ่มความเค้นดัดที่โคนขาอีกด้วย
• ครอสเซ็นเตอร์ (แรงบิดสองเท่า) — สปริงบิดสองตัวเชื่อมต่อกันที่ศูนย์กลาง พันในทิศทางตรงกันข้าม ใช้โดยที่แรงบิดจะต้องสมมาตรและมีพื้นที่จำกัดทำให้สปริงแยกจากกันไม่ได้ ซับซ้อนในการติดตั้งบนเครื่องทอร์ชั่นสปริง โดยทั่วไปสงวนไว้สำหรับการใช้งานด้านยานยนต์หรืออุตสาหกรรมปริมาณมากซึ่งการลงทุนด้านเครื่องมือมีความสมเหตุสมผล

Active Coil Contribution จากขา

จำนวนคอยล์แอคทีฟที่มีประสิทธิผล N_a รวมถึงส่วนสนับสนุนจากขาด้วย สำหรับขาตรง การประมาณมาตรฐานจะเพิ่ม L/(3πD) ให้กับจำนวนขดตัว โดยที่ L คือความยาวรวมของขาทั้งสองข้าง สำหรับสปริงที่มีเส้นผ่านศูนย์กลางคอยล์เฉลี่ย 20 มม. และขา 30 มม. สองตัว จะต้องบวกขดลวดประมาณ 30/(3π×20) µs 0.16 ซึ่งเป็นการแก้ไขเล็กน้อยแต่ไม่สำคัญเมื่อต้องใช้ความคลาดเคลื่อนของอัตราสปริงที่แคบ (±5% หรือดีกว่า)

การเพิกเฉยต่อการแก้ไขนี้ทำให้เกิดข้อผิดพลาดของอัตราสปริงอย่างเป็นระบบซึ่งปรากฏชัดเจนในระหว่างการตรวจสอบบทความแรก ซึ่งจำเป็นต้องมีการปรับจำนวนคอยล์และใช้เวลาตั้งค่าเครื่องสปริงทอร์ชั่นสปริง CNC เพิ่มเติม

วิธีการ เครื่องทอร์ชั่นสปริง รูปร่างสิ่งที่สามารถผลิตได้

เครื่องทอร์ชั่นสปริง — โดยเฉพาะเครื่องคอยล์ CNC ที่รองรับสปริงทอร์ชั่น — สร้างลวดโดยการดัดไปรอบๆ แกนม้วนขด ในขณะเดียวกันก็สร้างรูปทรงขาและส่วนปลายไปพร้อมๆ กัน การทำความเข้าใจว่าเครื่องจักรทำอะไรได้บ้างและทำไม่ได้เป็นสิ่งสำคัญในขั้นตอนการออกแบบ ก่อนที่จะตัดเครื่องมือ

ช่วงเส้นผ่านศูนย์กลางลวดและข้อจำกัดดัชนีสปริง

เครื่อง CNC ทอร์ชั่นสปริงแบบมาตรฐานรองรับเส้นลวดที่มีเส้นผ่านศูนย์กลางตั้งแต่ประมาณ 0.10 มม. ถึง 16 มม. ขึ้นอยู่กับประเภทเครื่องจักร คอยเลอร์ CNC ระดับเริ่มต้นครอบคลุม 0.3–3.5 มม. เครื่องจักรอุตสาหกรรมหนักจับลวดขนาด 3–16 มม. ดัชนีสปริง (D/d) ถูกจำกัดในทางปฏิบัติระหว่าง 4 ถึง 16 สำหรับการดำเนินการผลิตส่วนใหญ่:

• C ต่ำกว่า 4: คอยล์แน่นเกินไป เครื่องทอร์ชั่นสปริงพยายามดิ้นรนเพื่อให้ได้ระยะพิทช์ที่สม่ำเสมอ และความโค้งสูงจะเพิ่มความเค้นของเส้นใยชั้นในอย่างมาก สปริงที่มี C < 4 มักจะแสดงอาการล้าก่อนวัยอันควรที่พื้นผิวคอยล์ด้านใน
• C สูงกว่า 16: ขดลวดหลวมและลวดมีแนวโน้มที่จะโก่งระหว่างการขึ้นรูป ความสามารถในการทำซ้ำตามขนาดลดลง — ความแปรผันของเส้นผ่านศูนย์กลางคอยล์ที่ ±3–4% เป็นเรื่องปกติที่สูงกว่า C = 16 เทียบกับ ±1% ที่ทำได้ที่ C = 6–10

จุดที่น่าสนใจสำหรับการผลิตเครื่องจักรทอร์ชั่นสปริงคือ ค = 6 ถึง ค = 12 โดยที่แรงในการขึ้นรูปสามารถจัดการได้ การสึกหรอของเครื่องมือสามารถคาดเดาได้ และพิกัดความเผื่อมิติสามารถทำได้ที่ความเร็วการผลิตสูง

ความสามารถของเครื่อง CNC Torsion Spring: แกนและความแม่นยำ

เครื่องทอร์ชั่นสปริง CNC สมัยใหม่ เช่น เครื่อง Wafios, Numalliance หรือ Simplex ทำงานด้วยแกนควบคุม 4 ถึง 8 แกน ความสามารถที่สำคัญ ได้แก่ :

• มุมขาที่ตั้งโปรแกรมได้เพิ่มขึ้นทีละ 0.1° ช่วยให้สามารถควบคุมมุมเริ่มต้นระหว่างขาทั้งสองได้อย่างแม่นยำ (มุมอิสระ)
• ความเร็วป้อนลวดสูงถึง 200 ม./นาทีบนเครื่องจักรความเร็วสูงสำหรับลวดที่มีเส้นผ่านศูนย์กลางเล็ก แปลเป็นอัตราการผลิต 100–300 สปริงต่อนาทีสำหรับรูปทรงเรียบง่าย
• การชดเชยการสปริงกลับอัตโนมัติ โดยที่ซอฟต์แวร์ควบคุมของเครื่องจะทำการดัดลวดล่วงหน้าเกินมุมเป้าหมายเพื่อพิจารณาการคืนตัวแบบยืดหยุ่น ซึ่งสำคัญอย่างยิ่งในการบรรลุค่าความคลาดเคลื่อนของมุมอิสระที่ ±2° หรือดีกว่า
• การวัดแรงบิดแบบอินไลน์ในระบบขั้นสูงบางระบบ โดยที่สปริงจะถูกทดสอบทันทีหลังจากการขึ้นรูป และความทนทานต่อภายนอกของชิ้นส่วนจะถูกปฏิเสธโดยอัตโนมัติ

มุมอิสระ — มุมระหว่างขาทั้งสองข้างในสภาพไม่ได้โหลด — เป็นหนึ่งในพารามิเตอร์ที่ท้าทายที่สุดในการควบคุม ความคลาดเคลื่อนของมุมอิสระ ±3° ถึง ±5° คือความสามารถในการผลิตมาตรฐาน ±1° ถึง ±2° สามารถทำได้ด้วยเครื่อง CNC ทอร์ชั่นสปริงระดับพรีเมียมและคุณสมบัติของกระบวนการ แต่มีราคาต่อชิ้นที่สูงกว่า นักออกแบบควรระบุพิกัดความเผื่อที่แคบที่สุดที่พวกเขาต้องการจริงๆ ไม่ใช่ค่าที่แคบที่สุดที่พวกเขาคิดว่าเป็นไปได้ การระบุพิกัดความเผื่อมุมอิสระที่มากเกินไปอาจทำให้ต้นทุนของชิ้นส่วนเพิ่มขึ้นเป็นสองเท่าหรือสามเท่าโดยไม่ต้องปรับปรุงการทำงานของผลิตภัณฑ์

การรักษาความร้อนหลังการขึ้นรูป

หลังจากการขึ้นรูป สปริงทอร์ชันที่ทำจากลวดชุบแข็งล่วงหน้า (ลวดดนตรี ดึงแข็ง สเตนเลส) ผ่านการอบเพื่อคลายความเครียดที่อุณหภูมิต่ำ โดยทั่วไปจะใช้อุณหภูมิ 175–230°C เป็นเวลา 20–30 นาที ซึ่งจะช่วยลดความเค้นตกค้างที่เกิดขึ้นระหว่างการขดม้วน ทำให้มุมอิสระคงที่ และลดการตั้งค่าในการให้บริการ สปริงโครเมียม-ซิลิคอนและโครเมียม-วานาเดียมถูกสร้างขึ้นจากลวดอบอ่อน จากนั้นจึงชุบน้ำมันและอบคืนตัวจนมีความแข็งขั้นสุดท้ายหลังจากการขด ซึ่งช่วยให้สามารถควบคุมคุณสมบัติของวัสดุได้มากขึ้น แต่ต้องมีขั้นตอนกระบวนการเพิ่มเติมในสายการผลิตสปริงบิด

การขัดผิวแบบ Shot Peening ซึ่งใช้หลังการอบชุบด้วยความร้อน จะทำให้เกิดแรงกดตกค้างบนพื้นผิวลวด ส่งผลให้ขีดจำกัดความทนทานต่อความล้าเพิ่มขึ้นโดย 20–30% สำหรับสปริงที่ทำงานแบบกลับด้าน สำหรับสปริงทอร์ชันในการใช้งานรอบสูง (มากกว่า 500,000 รอบ) การขัดผิวด้วยการฉีดมักจะระบุเสมอแม้จะเพิ่มต้นทุนชิ้นส่วนขึ้น 15–25% เนื่องจากทางเลือกอื่น — ความล้มเหลวจากความเมื่อยล้าในภาคสนาม — มีราคาแพงกว่ามาก

การวิเคราะห์ความล้าและการทำนายอายุการใช้งานของทอร์ชั่นสปริง

ความล้มเหลวจากความล้าเป็นโหมดความล้มเหลวหลักสำหรับสปริงทอร์ชันภายใต้การโหลดแบบวน โดยเริ่มต้นที่พื้นผิวคอยล์ด้านใน (ซึ่งความเค้นดัดงอจะสูงที่สุดเนื่องจากความโค้ง) หรือที่จุดเชื่อมต่อระหว่างขาและลำตัว (จุดรวมความเครียด) การทำนายชีวิตที่เหนื่อยล้าจำเป็นต้องเข้าใจทั้งแอมพลิจูดของความเครียดและความเครียดเฉลี่ย

แก้ไขเกณฑ์ Goodman สำหรับความล้าในฤดูใบไม้ผลิ

เกณฑ์ Modified Goodman เกี่ยวข้องกับแอมพลิจูดของความเครียดที่อนุญาต σ_a ถึงหมายถึงความเครียด σ_m:

σ_a / S_e σ_m / S_ut = 1

โดยที่ S_e คือขีดจำกัดความทนทาน และ S_ut คือค่าความต้านทานแรงดึงขั้นสูงสุด สำหรับสายดนตรี S_e γ 0.45 × S_ut สำหรับชิ้นงานขัดเงา ปัจจัยการแก้ไขผิวสำเร็จจะลดลงเหลือประมาณ 0.35–0.38 × S_ut สำหรับลวดการผลิตที่มีคุณภาพพื้นผิวมาตรฐาน

บางครั้งพาราโบลาเกอร์เบอร์ถูกใช้เป็นทางเลือกแทนกลุ่ม Goodman เนื่องจากพาราโบลานี้เหมาะสมกับข้อมูลความล้าของสปริงเชิงประจักษ์อย่างใกล้ชิดมากขึ้นที่ระดับความเค้นเฉลี่ยสูง However, Goodman remains more conservative and is preferred for safety-critical applications.

เป้าหมายอัตราส่วนความเครียดเชิงปฏิบัติ

ในการออกแบบสปริงบิดที่ใช้งานได้จริง เป้าหมายอัตราส่วนความเค้นต่อไปนี้ให้ประสิทธิภาพความล้าที่เชื่อถือได้:

• สำหรับชีวิตที่ไม่มีที่สิ้นสุด (>107 รอบ): ความเค้นดัดสูงสุด ≤ 55–60% ของ S_ut
• For >1×10⁶ cycles: maximum stress ≤ 65–70% of S_ut
• สำหรับการใช้งานแบบคงที่หรือ <10,000 รอบ: ความเค้นสูงสุด ≤ 80% ของ S_ut
• สำหรับสปริงที่มีการขัดผิวแบบ shot peening: ระดับความเครียดที่อนุญาตจะเพิ่มขึ้น 15–20% ในทุกหมวดหมู่

เป้าหมายเหล่านี้จะต้องคำนวณโดยใช้สูตรแก้ไขความเครียดด้วยปัจจัย Wahl การใช้สมการความเค้นดัดงอที่ระบุโดยไม่มีการแก้ไขความโค้งจะประเมินความเค้นลวดที่เกิดขึ้นจริงต่ำไป 15–35% ขึ้นอยู่กับดัชนีสปริง ซึ่งเป็นข้อผิดพลาดร้ายแรงที่อาจเกิดขึ้นในการออกแบบวงจรสูง

ผ่อนคลายความเครียดและชุดถาวร

Torsion springs under sustained load can exhibit permanent set — a permanent change in free angle over time due to creep in the wire material. ชุดถาวรขึ้นอยู่กับอุณหภูมิและมีนัยสำคัญที่สูงกว่า 100°C สำหรับลวดเหล็กกล้าคาร์บอน ความเค้นต่อเนื่องสูงสุดที่อนุญาตเพื่อจำกัดการตั้งค่าให้น้อยกว่า 2% ในระยะเวลา 1,000 ชั่วโมงที่อุณหภูมิห้องคือประมาณ 65% ของ S_ut สำหรับสายดนตรี และ 70% สำหรับโครเมียม-ซิลิคอน

สำหรับการใช้งานที่สปริงถูกยึดไว้ในตำแหน่งที่ถูกบีบอัด (เช่นในกลไกของยานยนต์และอุปกรณ์) ผู้ออกแบบจะต้องตรวจสอบว่าความเค้นที่คงอยู่ ณ การโก่งตัวสูงสุดนั้นไม่เกินขีดจำกัดเหล่านี้ หากไม่ปฏิบัติตามจะส่งผลให้แรงบิดเสื่อมลงตลอดอายุการใช้งานของผลิตภัณฑ์ ซึ่งเป็นข้อร้องเรียนทั่วไปในภาคสนามที่ย้อนกลับไปถึงการควบคุมการออกแบบสปริงแรงบิดโดยตรง

กลยุทธ์การยอมรับ: สิ่งที่ต้องระบุ และสิ่งที่ไม่ควรระบุมากเกินไป

Specifying tolerances on a torsion spring drawing is where engineering judgment intersects with manufacturing cost. ความคลาดเคลื่อนทุกประการที่แน่นกว่าความสามารถในการผลิตมาตรฐานจำเป็นต้องมีการควบคุมกระบวนการเพิ่มเติม เพิ่มความถี่ในการตรวจสอบ หรือรอบเวลาของเครื่องจักรสปริงบิดช้าลง ซึ่งทั้งหมดนี้เพิ่มต้นทุน

ความคลาดเคลื่อนที่ยอมรับได้มาตรฐานในการผลิต

The most important tolerance to specify correctly is the torque at a defined test angle, not the spring rate in isolation. ความทนทานต่อแรงบิดที่มุมเฉพาะจะเชื่อมโยงโดยตรงกับการทำงานของผลิตภัณฑ์ โดยจะบอกผู้ผลิตได้อย่างชัดเจนว่าสปริงจะต้องส่งอะไร ณ จุดในการเดินทางซึ่งมีความสำคัญต่อการประกอบ Spring rate alone doesn't tell the story if the free angle varies.

แนวทางทั่วไปและมีประสิทธิภาพคือการระบุ: (1) แรงบิดที่มุมการทำงานขั้นต่ำ (2) แรงบิดที่มุมการทำงานสูงสุด และ (3) มุมอิสระที่มีพิกัดความเผื่อกว้าง ข้อมูลจำเพาะด้านการทำงานนี้ช่วยให้ผู้ควบคุมเครื่องจักรสปริงทอร์ชั่นมีอิสระสูงสุดในการปรับกระบวนการขึ้นรูปให้เหมาะสม ในขณะเดียวกันก็รับประกันว่าสปริงจะทำงานได้อย่างถูกต้องในการประกอบ

บันทึกการวาดที่ป้องกันการตีความที่ผิด

การวาดสปริงบิดควรระบุ:

• ทิศทางลม (ทางขวาหรือทางซ้าย) — สำคัญอย่างยิ่งต่อการตั้งค่าเครื่องทอร์ชั่นสปริงและทิศทางของการสร้างแรงบิดในชุดประกอบ
• Whether torques and angles are measured with or without a mandrel in place
• ทิศทางการบรรทุก (ทิศทางปิดหรือเปิดสัมพันธ์กับทิศทางของแผล)
• Surface finish and coating requirements (zinc plating, phosphate, passivation)
• จำเป็นต้องตั้งค่าล่วงหน้า (การเบี่ยงเบนมากเกินไปเพื่อลดการตั้งค่า) หรือไม่และต้องตั้งค่ามุมใด

Omitting wind direction from a drawing is one of the most common and costly errors in torsion spring procurement. สปริงบิดด้านขวาที่พันอยู่ในทิศทางปิดจะสร้างแรงบิดเพิ่มขึ้นในขณะที่ปิด หากชุดประกอบต้องใช้แรงบิดในการปิดจากสปริงด้านซ้าย กลไกจะทำงานย้อนกลับหรือไม่ทำงานเลย

Common Failure Modes and How Torsion Spring Design Prevents Them

Understanding failure modes is not post-mortem engineering — it is a design input. โหมดความล้มเหลวแต่ละโหมดจะแมปกับการตัดสินใจออกแบบเฉพาะที่สามารถป้องกันหรือบรรเทาได้

การแตกร้าวของความล้าที่พื้นผิวคอยล์ด้านใน

The highest bending stress in a torsion spring occurs at the inner fiber of each coil due to the curvature effect (captured by the Wahl factor). รอยแตกจากความล้าเริ่มต้นที่นี่และแพร่กระจายตามขวางผ่านเส้นผ่านศูนย์กลางของเส้นลวด ส่งผลให้เกิดการแตกหักกะทันหัน กลยุทธ์การป้องกัน:

• เพิ่มดัชนีสปริงเพื่อลด K_i — การเปลี่ยนจาก C = 4 เป็น C = 6 จะช่วยลดความเครียดของเส้นใยชั้นในได้ประมาณ 12%
• Apply shot peening to introduce compressive residual stress at the surface
• Reduce peak stress through larger wire diameter or reduced mean coil diameter
• ตรวจสอบให้แน่ใจว่าพื้นผิวลวดไม่มีรอยต่อ รอบ และรูพรุน ซึ่งเป็นจุดรวมความเครียดที่ช่วยลดอายุการใช้งานของความเมื่อยล้าได้อย่างมาก

ตั้งถาวรในการให้บริการ

Set manifests as a reduction in free angle over time, reducing the torque delivered at the working angle. สาเหตุที่แท้จริงคือความเครียดที่คงอยู่ซึ่งเกินขีดจำกัดความยืดหยุ่นของวัสดุที่อุณหภูมิการทำงาน การป้องกัน: รักษาความเค้นต่อเนื่องให้ต่ำกว่า 65% S_ut สำหรับเหล็กกล้าคาร์บอน ใช้สปริงที่ตั้งไว้ล่วงหน้า (เบี่ยงเบนไปล่วงหน้าจากมุมการทำงานสูงสุดในระหว่างการผลิตเพื่อทำให้เกิดความเค้นตกค้างที่ดี) หรือระบุลวดโลหะผสมที่สูงกว่าซึ่งมีความต้านทานการคลายตัวที่ดีกว่า

การรบกวนของคอยล์กับแมนเดรล

เมื่อสปริงเบี่ยงไปในทิศทางปิด เส้นผ่านศูนย์กลางภายในคอยล์จะลดลง หากติดตั้งสปริงเหนือแมนเดรลโดยมีระยะห่างไม่เพียงพอ คอยล์จะสัมผัสกับแมนเดรล ทำให้เกิดแรงเสียดทาน ความร้อน และแรงบิดแหลมที่คาดเดาไม่ได้ ในกรณีที่รุนแรง สปริงจะยึดแกนแมนเดรลจนหมด การแก้ไขนี้ออกแบบมาตรงไปตรงมา: คำนวณเส้นผ่านศูนย์กลางด้านในของคอยล์ขั้นต่ำที่การโก่งตัวสูงสุดโดยใช้สูตรการเปลี่ยนเส้นผ่านศูนย์กลาง และตรวจสอบให้แน่ใจว่าแมนเดรล OD มีขนาดเล็กลงอย่างน้อย 10% อย่างไรก็ตาม ผู้ออกแบบจะต้องทราบมุมการทำงานสูงสุดในขั้นตอนการออกแบบ

ความเข้มข้นของความเครียดที่รากขา

การเปลี่ยนจากตัวคอยล์ไปเป็นขาตรงคือความไม่ต่อเนื่องทางเรขาคณิตที่ทำให้เกิดความเข้มข้นของความเครียด ขนาดขึ้นอยู่กับความคมของการโค้งงอ รัศมีการโค้งงอขั้นต่ำ 1.5d ที่โคนขาถือเป็นแนวทางการออกแบบที่ดี — รัศมีที่เล็กกว่านี้จะทำให้ปัจจัยความเข้มข้นของความเครียดเพิ่มขึ้นอย่างมาก เมื่อเครื่องทอร์ชั่นสปริงสร้างขา ผู้ปฏิบัติงานจะปรับเครื่องมือเพื่อให้ได้รัศมีขั้นต่ำนี้ หากผู้ออกแบบวาดมุมแหลมคมที่โคนขา เครื่องจักรจะสร้างมุมที่แหลมคม และความเมื่อยล้าจะเกิดขึ้นที่ตำแหน่งนั้น แทนที่จะเกิดขึ้นที่ตัวคอยล์ซึ่งการวิเคราะห์ความเครียดคาดการณ์ไว้

การออกแบบเพื่อความสามารถในการผลิต: ทำงานร่วมกับผู้จำหน่ายเครื่องจักรทอร์ชั่นสปริงของคุณ

การออกแบบสปริงทอร์ชั่นสปริงที่มีประสิทธิภาพสูงสุดได้รับการพัฒนาร่วมกันระหว่างวิศวกรและผู้ผลิตสปริง โดยเฉพาะที่เกี่ยวข้องกับทีมงานที่ใช้เครื่องสปริงทอร์ชั่นในช่วงต้นของกระบวนการออกแบบ ก่อนที่การวาดแบบจะเสร็จสิ้น

ข้อควรพิจารณาที่สำคัญของ DFM ที่จะแจ้งร่วมกับผู้ผลิต:

• ความพร้อมใช้งานของเส้นผ่านศูนย์กลางลวด: เส้นผ่านศูนย์กลางของเส้นลวดบางเส้นไม่ได้มีอยู่ในโลหะผสมทั้งหมด การออกแบบโดยใช้เส้นผ่านศูนย์กลางลวดที่ไม่ได้มาตรฐาน (เช่น 1.65 มม. เมื่อ 1.6 มม. และ 1.8 มม. เป็นขนาดมาตรฐาน) สามารถเพิ่มเวลาในการผลิตได้ 4–8 สัปดาห์และค่าพรีเมียมต้นทุนวัสดุ 15–30% สอบถามรายการสินค้าคงคลังเส้นผ่านศูนย์กลางมาตรฐานของผู้ผลิตก่อนที่จะสรุปการออกแบบ
• ปริมาณการสั่งซื้อขั้นต่ำ: รูปทรงขาแบบกำหนดเองและพิกัดความเผื่อที่แคบมักต้องใช้เครื่องมือเฉพาะ ปริมาณขั้นต่ำมีตั้งแต่ 500 ชิ้นสำหรับการออกแบบที่เรียบง่าย ไปจนถึง 10,000 ชิ้นสำหรับรูปทรงที่ซับซ้อนพร้อมการลงทุนด้านเครื่องมือเฉพาะทาง การทำความเข้าใจสิ่งนี้ในขั้นตอนการออกแบบจะส่งผลต่อการออกแบบสปริงมาตรฐานแบบสั่งทำหรือแบบดัดแปลงซึ่งสมเหตุสมผลมากกว่า
• อายุการใช้งานของเครื่องมือและความถี่ในการเปลี่ยนเครื่องมือ: สายไฟโลหะผสมสูง (โครเมียม-ซิลิคอน, อินโคเนล) เร่งการสึกหรอของเครื่องมือบนเครื่องทอร์ชั่นสปริง สิ่งนี้ส่งผลต่อต้นทุนต่อชิ้น และควรนำมาพิจารณาในการวิเคราะห์ต้นทุนรวมในการเป็นเจ้าของ โดยเฉพาะสำหรับการใช้งานที่มีปริมาณมาก
• ระเบียบวิธีตรวจสอบบทความแรก: ตกลงกันล่วงหน้าว่าจะทำการวัดอะไรและทำตามลำดับอะไร การวัดแรงบิดที่มุมที่กำหนด มุมอิสระ และเส้นผ่านศูนย์กลางคอยล์เป็นเรื่องธรรมดาที่สุด ผู้ผลิตบางรายเสนอแพ็คเกจข้อมูล CMM เต็มรูปแบบสำหรับการใช้งานด้านการบินและอวกาศและการแพทย์ ซึ่งควรระบุไว้ในใบสั่งซื้อ ไม่ใช่ค้นพบภายหลังข้อเท็จจริง
• ไทม์ไลน์การทำซ้ำต้นแบบ: ผู้จำหน่ายเครื่องจักรทอร์ชั่นสปริงที่มีอุปกรณ์ครบครันสามารถผลิตตัวอย่างต้นแบบได้ภายใน 1-3 สัปดาห์นับจากการวาดเสร็จสมบูรณ์ วางแผนทำซ้ำต้นแบบอย่างน้อยสองครั้ง ครั้งแรกเพื่อตรวจสอบความถูกต้องของแนวคิดการออกแบบ และอีกครั้งหนึ่งเพื่อปรับแต่งค่าความคลาดเคลื่อนที่ยอมรับได้ตามผลลัพธ์ที่วัดได้ ก่อนที่จะตัดสินใจใช้เครื่องมือการผลิต

วิศวกรที่ปฏิบัติต่อผู้ผลิตสปริงในฐานะซัพพลายเออร์สินค้าโภคภัณฑ์อย่างแท้จริง โดยจัดทำแบบร่างที่สมบูรณ์โดยไม่ต้องหารือใดๆ จะได้รับผลลัพธ์ที่ต่ำกว่ามาตรฐานอย่างสม่ำเสมอ วิศวกรที่เกี่ยวข้องกับทีมเครื่องจักรทอร์ชั่นสปริงในการทบทวนการออกแบบจะได้สปริงที่ผลิตได้ง่ายกว่า มีความสม่ำเสมอมากกว่า และมีราคาถูกกว่าในปริมาณการผลิต

การใช้งานในอุตสาหกรรมและตัวอย่างการออกแบบในโลกแห่งความเป็นจริง

หลักการออกแบบสปริงทอร์ชันมีความแตกต่างกันในแต่ละอุตสาหกรรม ต่อไปนี้คือตัวอย่างที่เป็นรูปธรรมว่าบริบทของแอปพลิเคชันส่งผลต่อการตัดสินใจในการออกแบบอย่างไร

สปริงบานพับประตูรถยนต์

ข้อกำหนดทั่วไป: แรงบิด 8–12 N·m ที่ระยะโก่ง 75° , อายุการใช้งาน 500,000 รอบ อุณหภูมิในการทำงาน -40°C ถึง 80°C เส้นผ่านศูนย์กลางลวด 4–6 มม. โลหะผสมโครเมียม-ซิลิคอน ขัดผิวแบบ shot เคลือบซิงค์ฟอสเฟต เครื่องทอร์ชั่นสปริงจะต้องสร้างมุมอิสระที่สม่ำเสมอที่ ±3° เนื่องจากความรู้สึกของการหน่วงประตูไวต่อการเปลี่ยนแปลงของแรงบิดที่ตำแหน่งตรวจสอบตรงกลาง (โดยทั่วไปคือ 30–45°) สปริงเหล่านี้ผลิตขึ้นในปริมาณมากนับแสนต่อปี โดยอาศัยเครื่องมือเครื่องจักรสปริงบิดและการทดสอบแรงบิดในกระบวนการที่ชิ้นส่วน 100%

สปริงหน้าสัมผัสขั้วต่อไฟฟ้า

ข้อกำหนดทั่วไป: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

ทอร์ชั่นสปริงอุปกรณ์การแพทย์

เครื่องมือผ่าตัดและกลไกอุปกรณ์แบบฝังใช้สปริงบิดที่ทำจากสแตนเลส 316L หรือโลหะผสม MP35N ค่าความคลาดเคลื่อนของแรงบิด ±3–5% เป็นเรื่องปกติ ทุกสปริงได้รับการตรวจสอบ 100% ข้อกำหนดในการตรวจสอบย้อนกลับหมายถึงแต่ละล็อตการผลิตจะเชื่อมโยงกับหมายเลขความร้อนของลวดเฉพาะและบันทึกชุดงานของเครื่องสปริงบิด ข้อกำหนดเหล่านี้เพิ่มต้นทุนอย่างมาก แต่ไม่สามารถต่อรองได้เมื่อพิจารณาจากสภาพแวดล้อมด้านกฎระเบียบ เส้นผ่านศูนย์กลางของลวดโดยทั่วไปจะมีตั้งแต่ 0.25 มม. ถึง 2.0 มม. ขึ้นอยู่กับการใช้งาน

ระบบสปริงทอร์ชั่นสปริงสำหรับประตูโรงรถ

สปริงทอร์ชั่นสปริงสำหรับประตูโรงรถที่อยู่อาศัยมีขนาดใหญ่ (เส้นผ่านศูนย์กลางลวด 4–8 มม. เส้นผ่านศูนย์กลางคอยล์เฉลี่ย 50–75 มม.) และออกแบบมาสำหรับ 10,000 ถึง 30,000 รอบ ของชีวิต พวกมันถูกพันเป็นคู่ตรงข้ามกันบนเพลากลาง เพื่อรักษาสมดุลน้ำหนักประตู อัตราสปริงต้องตรงกับน้ำหนักและความสูงของประตูภายใน ±10% ไม่เช่นนั้นประตูจะสมดุลไม่ถูกต้อง สปริงเหล่านี้ผลิตขึ้นโดยใช้เครื่องจักรทอร์ชั่นสปริงอุตสาหกรรมขนาดใหญ่ในปริมาณมาก โดยจำหน่ายเป็นสินค้าโภคภัณฑ์ และเป็นหนึ่งในสปริงที่ชำรุดในครัวเรือนที่พบบ่อยที่สุด ไม่ใช่เพราะสปริงเหล่านี้ได้รับการออกแบบมาไม่ดี แต่เป็นเพราะได้รับการออกแบบให้มีเป้าหมายด้านต้นทุนที่จำกัดอายุการใช้งาน

กระบวนการออกแบบสปริงทอร์ชั่นทีละขั้นตอน

การนำกระบวนการออกแบบมารวมกันเป็นเวิร์กโฟลว์ที่มีโครงสร้างจะช่วยป้องกันข้อผิดพลาดทั่วไปในการทำซ้ำล่าช้าในการพัฒนาเมื่อการเปลี่ยนแปลงมีราคาแพง

1. กำหนดข้อกำหนดด้านการทำงาน: แรงบิดที่ต้องการตามมุมที่กำหนด อายุการใช้งาน ช่วงอุณหภูมิการทำงาน พื้นที่ว่าง (ขนาดแมนเดรล ความยาวลำตัว ข้อจำกัดทางเรขาคณิตของขา) และสภาพแวดล้อม (การกัดกร่อน สารเคมี)
2. เลือกวัสดุลวด: จับคู่โลหะผสมกับข้อกำหนดด้านอุณหภูมิ การกัดกร่อน ความแข็งแรง และค่าการนำไฟฟ้า
3. เลือกเส้นผ่านศูนย์กลางลวดและดัชนีสปริง: วนซ้ำเพื่อค้นหาค่าผสมที่ตรงตามข้อกำหนดแรงบิด ในขณะเดียวกันก็รักษาความเค้นให้ต่ำกว่าขีดจำกัดความล้า เป้าหมาย C = 6–10 สำหรับความเข้ากันได้ของเครื่องสปริงบิดที่ดีที่สุด
4. คำนวณจำนวนคอยล์ที่ใช้งานอยู่: ใช้สมการอัตราสปริงเพื่อหา N แล้วบวกปัจจัยการแก้ไขขา
5. ตรวจสอบระยะห่างจากแมนเดรล: คำนวณเส้นผ่านศูนย์กลางภายในคอยล์ที่ระยะโก่งสูงสุด และยืนยันระยะห่าง 10% จากแมนเดรล OD
6. ตรวจสอบความเครียดเมื่อยล้า: คำนวณความเค้นดัดโค้งสูงสุดโดยใช้สูตรที่แก้ไขโดย Wahl และตรวจสอบว่าอยู่ภายในอัตราส่วนความเค้นที่เหมาะสมสำหรับอายุการใช้งานที่ต้องการ
7. กำหนดการกำหนดค่าสิ้นสุด: เลือกรูปทรงขาที่เข้ากันได้กับชุดประกอบและผลิตได้จากเครื่องทอร์ชั่นสปริงที่มีอยู่
8. ระบุความคลาดเคลื่อนและการรักษาพื้นผิว: ตั้งค่าพิกัดความเผื่อในการใช้งาน (แรงบิดที่มุมทดสอบ มุมอิสระ) ระบุการอบชุบ และขั้นตอนหลังการประมวลผล (ช็อตพีน การเคลือบ)
9. ตรวจสอบกับผู้ผลิตสปริง: ยืนยันความพร้อมของสายไฟ ข้อกำหนดด้านเครื่องมือ ขั้นต่ำ และแผนบทความแรกก่อนที่จะปล่อยแบบร่าง
10. ทดสอบและทำซ้ำ: วัดตัวอย่างบทความแรกสำหรับพารามิเตอร์ที่ระบุทั้งหมด ประเมินในชุดประกอบ และปรับปรุงการออกแบบตามประสิทธิภาพที่วัดได้เทียบกับที่คาดการณ์ไว้

การปฏิบัติตามลำดับนี้อย่างต่อเนื่องจะหลีกเลี่ยงข้อผิดพลาดในการออกแบบสปริงประเภทที่แพงที่สุด: การค้นพบปัญหาด้านมิติหรือประสิทธิภาพระหว่างการตรวจสอบความถูกต้องของการประกอบ เมื่อเปลี่ยนแปลงการออกแบบสปริงจำเป็นต้องตรวจสอบคุณสมบัติการตั้งค่าเครื่องจักรสปริงบิดอีกครั้ง และอาจออกแบบชิ้นส่วนที่จับคู่ใหม่
