เครื่องขดลวดอัตโนมัติ: วิธีการทำงาน & วิธีการเลือก

เครื่องม้วนลวดอัตโนมัติทำหน้าที่อะไรได้จริง — และเหตุใดจึงมีความสำคัญ

เครื่องขดลวดอัตโนมัติจะพัน วัด และพันสายไฟหรือสายเคเบิลให้เป็นขดสม่ำเสมอ โดยที่ผู้ปฏิบัติงานไม่ต้องดำเนินการระหว่างรอบ เครื่องจักรจะดึงสายไฟจากล้อจ่าย นับความยาวหรือน้ำหนักเป็นค่าที่ตั้งไว้ ม้วนขดลวดตามความตึงที่ควบคุม มัดหรือพันมัดมัด จากนั้นดีดออกและเริ่มรอบถัดไป - ทั้งหมดนี้อยู่ในวงวนต่อเนื่อง รอบเวลาต่อคอยล์แตกต่างกันไปขึ้นอยู่กับรุ่น 8 ถึง 45 วินาที ซึ่งหมายความว่าเครื่องจักรเครื่องเดียวสามารถผลิตคอยล์สำเร็จรูปได้ 80 ถึง 450 ม้วนต่อชั่วโมง ระดับผลผลิตนั้นเป็นไปไม่ได้ทางกายภาพด้วยมือ และเป็นเหตุผลหลักที่ผู้ผลิตลงทุนในระบบอัตโนมัติ

หมวดหมู่นี้ครอบคลุมประเภทย่อยหลายประเภท ชุดม้วนแบบพื้นฐานจะจับกับลวดอ่อนที่มีเส้นผ่านศูนย์กลางคงที่ รุ่นความเร็วสูงเพิ่มแขนขวางที่ขับเคลื่อนด้วยเซอร์โวสำหรับการพันแบบหลายชั้น เส้นผสมรวมถึงการตัดแบบอินไลน์ การปอก หรือการติดฉลาก เครื่องขดสปริงใช้ DNA เชิงกลร่วมกัน — มันยังดัดลวดให้เป็นรูปทรงเกลียวซ้ำๆ — แต่ได้รับการออกแบบทางวิศวกรรมให้มีความทนทานต่อมิติที่เข้มงวดมากขึ้นและมีแรงสปริงกลับที่สูงขึ้น โดยปกติจะทำงานบนลวดโลหะผสมที่แข็งกว่าซึ่งมีเส้นผ่านศูนย์กลาง 0.1 มม. ถึง 20 มม. การทำความเข้าใจความแตกต่างเหล่านี้ช่วยให้ผู้ซื้อจับคู่เครื่องจักรที่เหมาะสมกับความต้องการในการผลิตจริงของพวกเขาได้

ส่วนประกอบหลักที่กำหนดประสิทธิภาพของเครื่องจักร

เครื่องขดลวดอัตโนมัติทุกเครื่องถูกสร้างขึ้นรอบๆ ระบบย่อยชุดเล็กๆ แต่ละระบบย่อยได้รับการออกแบบทางวิศวกรรมได้ดีเพียงใดเพื่อกำหนดปริมาณงาน คุณภาพคอยล์ และความน่าเชื่อถือในระยะยาว

ระบบควบคุมการป้อนและแรงดึง

ลวดเข้าสู่เครื่องจักรผ่านชุดยืดผมและชุดลูกกลิ้งขับเคลื่อน ระบบควบคุมความตึง ซึ่งโดยทั่วไปแล้วจะเป็นแขนแดนเซอร์ที่เชื่อมต่อกับเซอร์โวหรือกระบอกสูบนิวแมติก จะรักษาอัตราการป้อนลวดและความตึงย้อนกลับให้คงที่ โดยไม่คำนึงถึงความเร็วที่ล้อจ่ายจะคลายออก ความตึงที่ไม่สอดคล้องกันทำให้เกิดการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางของคอยล์ การพันหลวม หรือการหักงอ เครื่องจักรระดับพรีเมียมรักษาความตึงเครียดภายใน ±2% ทั่วทั้งม้วนตั้งแต่ห่อแรกจนถึงห่อสุดท้าย โมเดลราคาประหยัดมักจะข้ามการตอบสนองแรงดึงแบบวงปิด ซึ่งจะมองเห็นได้จากการเคลื่อนตัวของเส้นผ่านศูนย์กลางเมื่อล้อจ่ายลดลงต่ำกว่าความจุ 20%

แขนม้วนหรือชุดแกนหมุน

แขนม้วนหมุนรอบด้ามจับที่มีเส้นผ่านศูนย์กลางคงที่หรือปรับได้ บนเครื่องจักรแบบแขนเดียว แขนข้างหนึ่งจะวางลวดในการผ่านครั้งเดียว บนยูนิตแบบแขนคู่หรือแขนหมุน แขนสองข้างที่ตรงข้ามกันจะสลับกันเพื่อลดรอบเวลาลงครึ่งหนึ่ง เส้นผ่านศูนย์กลางจากแมนเดรลกำหนดเส้นผ่านศูนย์กลางภายใน (ID) ของคอยล์สำเร็จรูป แกนหมุนแบบปรับได้ — โดยปกติจะทำงานด้วยระบบนิวแมติก — ช่วยให้สามารถเปลี่ยนขนาดคอยล์ได้อย่างรวดเร็วโดยไม่ต้องเปลี่ยนเครื่องมือ ซึ่งเป็นสิ่งสำคัญสำหรับผู้ผลิตตามสัญญาที่ใช้ SKU หลายรายการต่อกะ ช่วง ID โดยทั่วไปของเครื่องขดลวดอัตโนมัติระดับกลางคือ 80 มม. ถึง 500 มม แม้ว่าเครื่องจักรพิเศษจะมีขนาดเล็กเพียง 30 มม. สำหรับสายเคเบิลอุปกรณ์

ระบบการวัด

ความยาวคอยล์วัดโดยตัวเข้ารหัสแบบโรตารีบนลูกกลิ้งขับเคลื่อนหรือโดยเซ็นเซอร์เลเซอร์ที่นับการเคลื่อนที่ของสายไฟ การวัดตามน้ำหนัก — โดยใช้โหลดเซลล์อินไลน์ — เหมาะสำหรับการใช้งานที่น้ำหนักคอยล์ ไม่ใช่ความยาว เป็นตัวกำหนดราคาขาย (โดยทั่วไปในลวดบรรจุภัณฑ์ขายปลีก) การวัดความยาวโดยใช้ตัวเข้ารหัสทำให้ได้รับความแม่นยำ ±0.1% ถึง ±0.5% ขึ้นอยู่กับความละเอียดของเอ็นโค้ดเดอร์และสลิปลูกกลิ้งของไดรฟ์ สำหรับสายเคเบิลที่มีมูลค่าสูง เช่น ไฟเบอร์ออปติกหรือโคแอกเชียล ±0.1% หรือดีกว่าคือเกณฑ์ที่ยอมรับได้

หน่วยเข้าเล่ม

เมื่อพันขดลวดเสร็จแล้ว จะต้องยึดคอยล์ให้แน่น วิธีการเข้าเล่มทั่วไปสามวิธี ได้แก่ การพันด้วยเทปปิดผนึกด้วยความร้อน การผูกแบบบิด และการใช้แถบตีนตุ๊กแกหรือสายรัดพลาสติก ระบบซีลความร้อนนั้นรวดเร็ว (ต่ำกว่า 2 วินาทีต่อคอยล์) และทำให้รูปลักษณ์ภายนอกดูสะอาดตา ชุดผูกเกลียวจะทำงานช้ากว่าแต่ไม่จำเป็นต้องใช้เทปสิ้นเปลือง เครื่องรัดสายรัดเป็นอุปกรณ์มาตรฐานสำหรับคอยล์อุตสาหกรรมหนักที่มีน้ำหนักมากกว่า 5 กก. หน่วยเข้าเล่มเป็นจุดบำรุงรักษาบ่อยที่สุดในสายการผลิตที่มีการผลิตสูง — โดยทั่วไปแล้ว หัวเข้าเล่มในหน่วยเทปจะต้องมีการบำรุงรักษาเชิงป้องกันทุกครั้ง 500,000 ถึง 800,000 รอบ .

เครื่องม้วนลวดอัตโนมัติเทียบกับ เครื่องขดสปริง : ความแตกต่างที่สำคัญ

เครื่องจักรทั้งสองประเภทมักสับสนเนื่องจากลวดลมทั้งสองประเภทมีลักษณะเป็นเกลียว ในทางปฏิบัติ จุดประสงค์ในการออกแบบ ข้อมูลจำเพาะของสายไฟ และความคลาดเคลื่อนของเอาท์พุตแตกต่างกันอย่างมาก

เครื่องขดสปริงใช้ชุดเครื่องมือขึ้นรูป เช่น จุดขดม้วน เครื่องมือพิทช์ และเครื่องตัดขึ้นรูปส่วนปลาย เพื่อผลิตชิ้นส่วนที่มีลักษณะสปริงเชิงกลที่แม่นยำ เครื่องจักรจะต้องชดเชยสปริงกลับ ซึ่งแตกต่างกันไปตามความแข็งและเส้นผ่านศูนย์กลางของลวด เครื่องขดสปริง CNC ดำเนินการนี้โดยอัตโนมัติผ่านการป้อนกลับแบบวงปิด เครื่องขดลวดอัตโนมัติไม่มีความท้าทายเทียบเท่า: เครื่องจะม้วนลวดอ่อนและเหนียวซึ่งคงรูปร่างไว้โดยไม่มีการชดเชยสปริงกลับ ความซับซ้อนของเครื่องมือและต้นทุนต่อหน่วยของเครื่องขดสปริงจึงสูงขึ้นอย่างมาก — เครื่องคอยล์สปริง CNC สำหรับลวดละเอียดเริ่มต้นที่ประมาณ 40,000 ดอลลาร์สหรัฐฯ ในขณะที่เครื่องม้วนสายไฟอัตโนมัติระดับเริ่มต้นเริ่มต้นขึ้น 8,000 ถึง 15,000 เหรียญสหรัฐ .

ความเร็วในการผลิตและปริมาณงาน: ตัวเลขจริงๆ แล้วมีลักษณะอย่างไร

ข้อมูลจำเพาะความเร็วในแค็ตตาล็อกเครื่องจักรอาจทำให้เข้าใจผิดโดยไม่มีบริบท ผู้ผลิตเสนอราคาความเร็วสูงสุดของการม้วนเป็นเมตรต่อนาที (ม./นาที) แต่ผลผลิตของคอยล์สำเร็จรูปต่อชั่วโมงขึ้นอยู่กับขนาดคอยล์ วิธีการเย็บ และการตัดเป็นแบบอินไลน์หรือออฟไลน์เป็นอย่างมาก

พิจารณาสถานการณ์ทั่วไป: ผู้ผลิตต้องใช้สายไฟขนาด 2.5 มม.² คอยล์ยาว 50 เมตร มัดด้วยเทปและมีเครื่องติดฉลากอัตโนมัติในสายการผลิต ที่ความเร็วการม้วน 80 ม./นาที ม้วนแต่ละม้วนยาว 50 เมตรใช้เวลาประมาณ 37.5 วินาทีในการม้วน เพิ่ม 2 วินาทีสำหรับการเข้าเล่มเทป และ 1.5 วินาทีสำหรับการติดฉลาก และรอบเวลารวมคือประมาณ 41 วินาที — ซึ่งได้ผลลัพธ์ ประมาณ 88 คอยล์ต่อชั่วโมง . เลื่อนไปที่ขดลวดขนาด 100 เมตร: การม้วนใช้เวลา 75 วินาที การมัดและการติดฉลากยังคงอยู่ที่ 3.5 วินาที รอบทั้งหมดคือ 78.5 วินาที — ตอนนี้เอาต์พุตอยู่ที่ 46 คอยล์ต่อชั่วโมง .

นี่แสดงให้เห็นว่าเหตุใดขนาดคอยล์จึงมีความสำคัญพอๆ กับความเร็วของเครื่องจักรเมื่อคำนวณ ROI เครื่องจักรเครื่องที่สองในสายการผลิตเดียวกันจะเพิ่มผลผลิตเป็นสองเท่าที่ประมาณ 60–70% ของต้นทุนของเครื่องแรก (ไม่จำเป็นต้องทำซ้ำเครื่องหนีบผม ขาตั้งม้วนจ่าย หรือโครงสร้างพื้นฐานของตู้ควบคุม)

การออมแรงงานของผู้ปฏิบัติงาน

การขดลวดด้วยมือโดยผู้ปฏิบัติงานที่มีประสบการณ์จะผลิตขดประมาณ 40 ถึง 60 ขดต่อชั่วโมงสำหรับขดขนาดเล็ก (ต่ำกว่า 25 ม.) และ 20 ถึง 35 ขดต่อชั่วโมงสำหรับขดขนาดใหญ่ (50–100 ม.) พร้อมลดความล้าที่เอาต์พุตลง 15–25% ตลอดกะ 8 ชั่วโมง เครื่องขดลวดอัตโนมัติจะรักษาความเร็วที่กำหนดตลอดกะการทำงานโดยไม่มีการเปลี่ยนแปลงที่เกี่ยวข้องกับความล้า ที่อัตราค่าแรง 18 เหรียญสหรัฐฯ/ชั่วโมง และวงจรอัตโนมัติที่แทนที่ตำแหน่ง 1.5 FTE ต่อเครื่อง เครื่องจักรระดับกลางซึ่งมีราคา 25,000 เหรียญสหรัฐฯ จะได้รับคืนทุน ต่ำกว่า 14 เดือน ในการปฏิบัติงานแบบสองกะ ซึ่งเป็นตัวเลขที่สอดคล้องกับการศึกษา ROI ที่เผยแพร่โดยสมาคมอุตสาหกรรมสายไฟและเคเบิลหลายแห่ง

อุตสาหกรรมและการใช้งานที่ใช้เครื่องขดลวดอัตโนมัติ

เครื่องจักรดังกล่าวปรากฏในอุตสาหกรรมหลากหลายประเภทอย่างน่าประหลาดใจ โดยแต่ละอุตสาหกรรมมีข้อกำหนดด้านประสิทธิภาพเฉพาะเจาะจง

• ผู้ผลิตสายไฟและสายเคเบิล — กลุ่มผู้ใช้ที่ใหญ่ที่สุด บรรจุภัณฑ์ตัวนำทองแดงในความยาวขายปลีกมาตรฐาน (10 ม., 25 ม., 50 ม., 100 ม.) สำหรับตลาดการเดินสายไฟในอาคารและที่พักอาศัย ลักษณะของคอยล์และน้ำหนักที่สม่ำเสมอคือข้อกำหนดสำคัญ
• ผู้ผลิตสายเคเบิลโทรคมนาคม - สายเคเบิลข้อมูลขด, ชุดโคแอกเชียลและไฟเบอร์ออปติก ความแม่นยำของความยาวเป็นสิ่งสำคัญเนื่องจากลูกค้าซื้อและตัดจากคอยล์ ข้อผิดพลาดด้านความยาว 0.5% บนถังขนาด 500 ม. ทำให้ต้นทุนผลิตภัณฑ์ที่วัดได้
• ผู้จำหน่ายชุดสายไฟรถยนต์ — ส่วนประกอบย่อยของลวดที่ตัดไว้ล่วงหน้าและขดจะส่งมอบตรงเวลาไปยังสายการประกอบ รอบเวลาและความเร็วการเปลี่ยนแปลงมีอิทธิพลเหนือการตัดสินใจซื้อที่นี่
• อุปทานการเกษตรและการก่อสร้าง — ลวดรั้วสังกะสี ลวดหนาม และลวดมัดม้วนที่มีน้ำหนักคงที่ (โดยทั่วไปคือ 5 กก., 10 กก., 25 กก. ต่อม้วน) ระบบการวัดตามน้ำหนักเป็นมาตรฐานในส่วนนี้
• ผู้ผลิตสายไฟต่อพ่วงและอุปกรณ์เสริมเครื่องมือไฟฟ้า — การขดสายไฟหลายตัวนำที่เสร็จแล้วด้วยปลั๊กแบบหล่อ ซึ่งต้องใช้เครื่องจักรที่รองรับขั้วต่อที่ผ่านเส้นทางคดเคี้ยว
• โรงงานสปริงและสปริง — นอกเหนือจากเครื่องขดสปริงโดยเฉพาะแล้ว โรงงานเหล่านี้มักจะใช้เครื่องขดลวดอัตโนมัติแยกต่างหากเพื่อบรรจุลวดสปริงดิบที่ซื้อจำนวนมากสำหรับการประมวลผลขั้นปลายน้ำ

วิธีการเลือกเครื่องม้วนลวดอัตโนมัติที่เหมาะสมสำหรับสายการผลิตของคุณ

ผู้ซื้อมักระบุเครื่องจักรเกินหรือระบุน้อยเกินไปโดยมุ่งเน้นไปที่พารามิเตอร์ตัวเดียว ซึ่งโดยทั่วไปคือความเร็วการขึ้นลาน ขณะเดียวกันก็ไม่สนใจปัญหาความเข้ากันได้ที่สร้างปัญหาที่แท้จริงหลังการติดตั้ง การประเมินแบบมีโครงสร้างโดยใช้เกณฑ์ต่อไปนี้จะหลีกเลี่ยงข้อผิดพลาดในการจัดซื้อที่พบบ่อยที่สุด

ประเภทสายไฟและช่วงเส้นผ่านศูนย์กลาง

กำหนดเส้นผ่านศูนย์กลางของเส้นลวดและวัสดุต่างๆ ที่เครื่องจักรต้องจัดการ ไม่ใช่แค่ผลิตภัณฑ์หลักในปัจจุบันของคุณ เครื่องจักรที่มีขนาดตัวนำทองแดง 1.5–6 มม.² สามารถจัดการงานได้ในปัจจุบัน แต่หากส่วนผสมของผลิตภัณฑ์ขยายเป็น 10 มม.² หรือ 16 มม.² เครื่องจักรที่มีอยู่อาจขาดแรงบิดหรือระยะห่างจากแมนเดรลตามที่กำหนด ยืนยันว่าระบบความตึงของเครื่องสามารถรองรับทั้งสายไฟที่แข็งที่สุดและยืดหยุ่นที่สุดในช่วงที่วางแผนไว้โดยไม่ต้องกำหนดค่าใหม่

ขนาดคอยล์และช่วงน้ำหนัก

เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก และความกว้างของคอยล์ทั้งหมดต้องอยู่ภายในซองกลไกของเครื่อง สำหรับคอยล์หนัก — มากกว่า 8 กก. — ตรวจสอบให้แน่ใจว่าระบบดีดออกของเครื่องและสายพานลำเลียง (ถ้ามี) ได้รับการจัดอันดับสำหรับโหลดนั้น คอยล์ที่หล่นจากตัวเป่าที่ได้รับการจัดอันดับต่ำเกินไปจะเกิดการพันหลวมๆ เมื่อเกิดการกระแทก ซึ่งเป็นข้อร้องเรียนด้านคุณภาพทั่วไปที่สืบย้อนไปถึงกลไกที่ต่ำกว่าข้อกำหนด ไม่ใช่ข้อผิดพลาดของผู้ปฏิบัติงาน

วิธีการวัด

เลือกระหว่างการวัดตามความยาว (ตัวเข้ารหัส) และตามน้ำหนัก (โหลดเซลล์) โดยขึ้นอยู่กับวิธีที่ลูกค้าของคุณระบุผลิตภัณฑ์ ขายเป็นเมตร: ใช้ตัวเข้ารหัส ขายเป็นกิโลกรัมหรือปอนด์: ใช้โหลดเซลล์ เครื่องจักรบางเครื่องมีทั้งแบบไฮบริด — มีประโยชน์สำหรับโรงงานที่ให้บริการลูกค้าขายปลีก (น้ำหนัก) และการค้า (ความยาว) จากสายการผลิตเดียวกัน

ความเข้ากันได้ของระบบการผูก

จับคู่ระบบเข้าเล่มกับมาตรฐานบรรจุภัณฑ์และห่วงโซ่อุปทานวัสดุสิ้นเปลืองของคุณ ชุดเทปปิดผนึกความร้อนใช้ม้วนเทปที่เป็นกรรมสิทธิ์ — ตรวจสอบให้แน่ใจว่าเครื่องยอมรับความกว้างของเทปมาตรฐานที่มีจำหน่ายในท้องตลาด (โดยทั่วไปคือ 12 มม. หรือ 19 มม.) หรือซัพพลายเออร์ของคุณสต็อกขนาดที่เป็นกรรมสิทธิ์ในราคาที่แข่งขันได้ เครื่องผูกแบบบิดไม่จำเป็นต้องใช้วัสดุสิ้นเปลืองพิเศษ แต่จะใช้เวลาเพิ่ม 1-3 วินาทีต่อรอบ เมื่อเทียบกับการเข้าเล่มเทป

ระบบควบคุมและการบูรณาการ

เครื่องขดลวดอัตโนมัติสมัยใหม่ใช้การควบคุมบน PLC (ซีรีส์ Siemens S7 และ Mitsubishi FX พบมากที่สุดในอุปกรณ์ที่ผลิตในจีน ส่วน Allen-Bradley ในเครื่องจักรที่ประกอบในอเมริกาเหนือ) ยืนยันว่าภาษา HMI ตรงกับภาษาของผู้ปฏิบัติงานของคุณ — มีเครื่องจักรจำนวนมากที่มาพร้อมกับอินเทอร์เฟซสำหรับภาษาจีนเท่านั้น ซึ่งต้องใช้การตั้งโปรแกรมใหม่ซึ่งมีราคาแพง สำหรับการบูรณาการ Industry 4.0 ให้ตรวจสอบว่าเครื่องรองรับ OPC-UA หรือ Modbus TCP สำหรับการส่งออกข้อมูลการผลิตไปยังระบบ MES หรือไม่

การสนับสนุนหลังการขายของซัพพลายเออร์

เครื่องขดลวดที่ทำงานสองกะจะผลิตทับ 300,000 คอยล์ต่อปี . การสึกของส่วนหัวที่เข้าเล่ม การสอบเทียบตัวเข้ารหัส และการเปลี่ยนสายพานขับเคลื่อนถือเป็นเหตุการณ์การบำรุงรักษาตามปกติ ซึ่งไม่ใช่เรื่องปกติ ก่อนซื้อ ให้ยืนยันระยะเวลารอคอยสินค้าของชิ้นส่วน ความสามารถในการวินิจฉัยระยะไกลของซัพพลายเออร์ และช่างเทคนิคบริการในพื้นที่พร้อมให้บริการในภูมิภาคของคุณหรือไม่ เครื่องจักรจากซัพพลายเออร์ที่ไม่ได้รับการสนับสนุนจากภูมิภาคสามารถนั่งรอชิ้นส่วนเป็นเวลา 2-6 สัปดาห์ ซึ่งจะช่วยประหยัดค่าแรงได้หลายเดือน

ปัญหาคุณภาพทั่วไปและสาเหตุที่แท้จริง

การทำความเข้าใจโหมดความล้มเหลวของเครื่องขดลวดอัตโนมัติช่วยให้ผู้ซื้อประเมินอุปกรณ์และผู้จัดการฝ่ายผลิตวินิจฉัยปัญหาโดยไม่ต้องหยุดทำงานโดยไม่จำเป็น

• ความแปรผันของเส้นผ่านศูนย์กลางคอยล์ระหว่างคอยล์ — เกือบทุกครั้งเกิดจากการควบคุมแรงตึงที่ไม่สอดคล้องกัน ตรวจสอบขีดจำกัดการเคลื่อนที่ของแขนนักเต้น แรงดันนิวแมติกต่อกระบอกปรับความตึง และการสึกหรอของลูกกลิ้งยืดผม
• ความยาวลอยไปตลอดการดำเนินการผลิต — ตัวเข้ารหัสลื่นบนลูกกลิ้งขับเคลื่อน ซึ่งมักเกิดจากการสึกหรอของพื้นผิวลูกกลิ้งหรือการสะสมของเศษเล็กเศษน้อย การทำความสะอาดลูกกลิ้งและการตรวจสอบข้อต่อเอ็นโค้ดเดอร์ช่วยแก้ปัญหาได้ 80%
• ห่อด้านนอกหลวม — แรงกดค้างไม่เพียงพอระหว่างการจับ การดึงแมนเดรลเร็วเกินไปก่อนที่การจับจะเสร็จสมบูรณ์ หรือผลกระทบจากการดีดออกของคอยล์ ปรับเวลาการคงตัวของการเข้าเล่มและความเร็วการดึงกลับของด้ามจับตามลำดับ
• ความล้มเหลวในการผูกเทป — การสัมผัสความชื้นของม้วนเทปทำให้กาวเสียหาย การเคลื่อนตัวของอุณหภูมิซีลความร้อนทำให้เกิดการไม่ยึดเกาะหรือการเผาไหม้ เก็บเทปไว้ในสภาวะที่มีการควบคุมอุณหภูมิและปรับเทียบอุณหภูมิของเครื่องซีลทุกไตรมาส
• ลวดงอเมื่อคอยล์สตาร์ท — ตะขอแมนเดรลหรือแคลมป์จับปลายลวดนำไม่ถูกต้องก่อนที่จะเริ่มการพัน นี่เป็นปัญหาการตั้งค่าในการเปลี่ยนเครื่อง ไม่ใช่ข้อผิดพลาดของเครื่องจักร ผู้ปฏิบัติงานจำเป็นต้องได้รับการฝึกอบรมเกี่ยวกับลำดับการจับยึด

ภาพรวมราคา: สิ่งที่คาดหวังในระดับงบประมาณต่างๆ

การกำหนดราคาเครื่องม้วนลวดอัตโนมัติมีช่วงกว้าง ระดับต่อไปนี้สะท้อนถึงราคาตลาด ณ ปี 2024 สำหรับเครื่องจักรที่กำหนดเป้าหมายไปที่บรรจุภัณฑ์สายไฟฟ้าปริมาณปานกลาง

เครื่องจักรที่ผลิตในจีนครองส่วนแบ่งตลาดที่ 8,000-35,000 ดอลลาร์สหรัฐฯ และมีข้อกำหนดที่แข่งขันได้ เครื่องจักรของยุโรปและญี่ปุ่น โดยเฉพาะจากผู้ผลิตในเยอรมนี อิตาลี และญี่ปุ่น มีราคาอยู่ที่ 40,000 ดอลลาร์สหรัฐฯ และโดยทั่วไปจะมีพิกัดความเผื่อที่เข้มงวดกว่า เอกสารที่ดีกว่า และเครือข่ายบริการระดับภูมิภาคที่แข็งแกร่งกว่า สำหรับผู้ซื้อในอเมริกาเหนือหรือยุโรปที่จัดซื้อจากซัพพลายเออร์จีน แฟคตอริ่ง ค่าขนส่ง อากรนำเข้า (ปัจจุบัน 7.5–25% ขึ้นอยู่กับรหัส HS และสถานะข้อตกลงทางการค้า) และต้นทุนการติดตั้งถือเป็นสิ่งสำคัญสำหรับการเปรียบเทียบต้นทุนรวมที่แม่นยำ

เครื่องขดสปริงในบริบท: เมื่อคุณต้องการการขึ้นรูปลวดที่แม่นยำแทน

หากการใช้งานของคุณเกี่ยวข้องกับการผลิตสปริง เช่น แรงอัด การยืด แรงบิด หรือแบน แทนที่จะใช้บรรจุสายไฟ เครื่องขดสปริงคืออุปกรณ์ประเภทที่ถูกต้อง เกณฑ์การคัดเลือกและเกณฑ์มาตรฐานประสิทธิภาพแตกต่างอย่างสิ้นเชิงจากหลักเกณฑ์สำหรับเครื่องขดลวดอัตโนมัติ

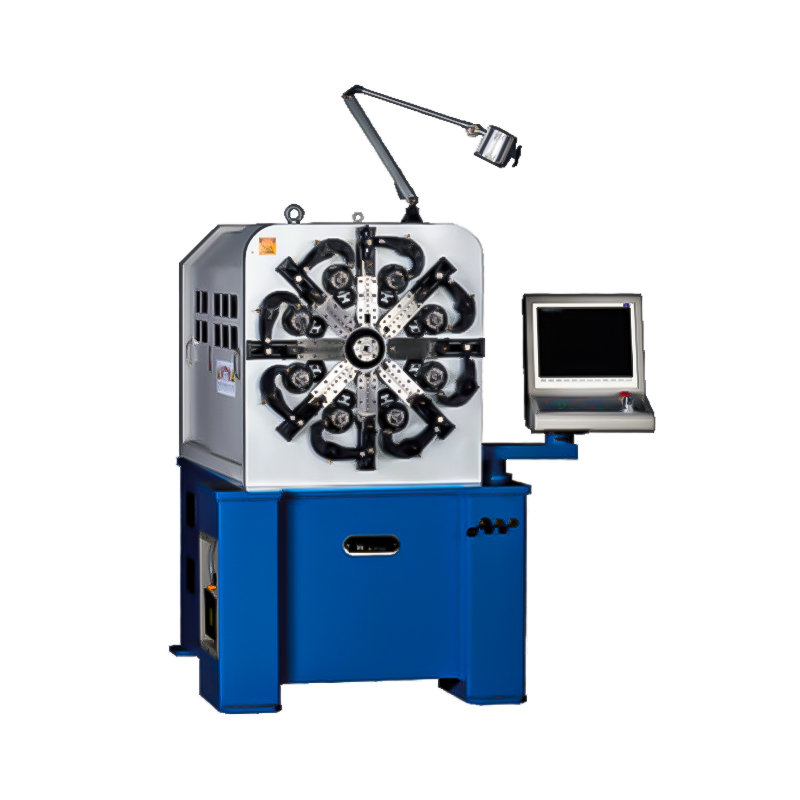

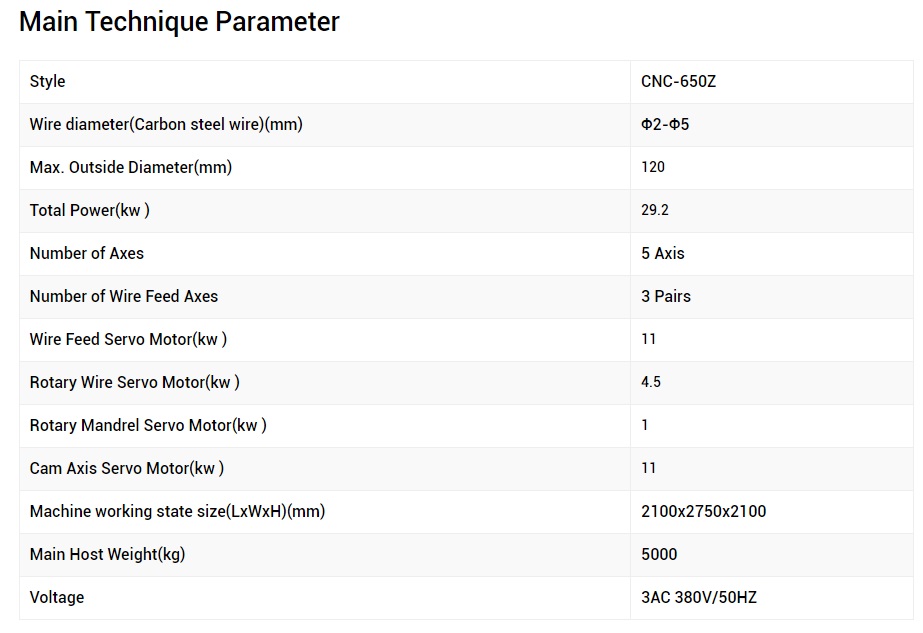

เครื่องขดสปริง CNC ผลิตสปริงโดยการป้อนลวดดึงแข็งหรือลวด pre-tempered ผ่านชุดเครื่องมือขึ้นรูปภายใต้การควบคุมด้วยคอมพิวเตอร์ เครื่องจักรจะปรับระยะพิทช์ เส้นผ่านศูนย์กลางภายนอก และการกำหนดค่าส่วนปลายแบบเรียลไทม์ตามโปรแกรมชิ้นงาน เครื่องขดสปริง CNC ระดับไฮเอนด์ เช่น เครื่องจาก Wafios (เยอรมนี), Itaya (ญี่ปุ่น) หรือ Simco (ไต้หวัน) ช่วยให้เกิดความสามารถในการทำซ้ำมิติของ ±0.02 มม ที่เส้นผ่านศูนย์กลางภายนอกและ ±0.1 มม. สำหรับความยาวอิสระ ทำให้เหมาะสำหรับสปริงวาล์วในรถยนต์ ส่วนประกอบของอุปกรณ์ทางการแพทย์ และสปริงตัวกระตุ้นการบินและอวกาศ

ความท้าทายหลักที่มีร่วมกันสำหรับทั้งเครื่องขดลวดอัตโนมัติและเครื่องขดสปริงก็คือความสม่ำเสมอในการป้อนลวด ทั้งสองแบบพึ่งพาการป้อนลวดที่แม่นยำเพื่อให้ได้เอาต์พุตที่สม่ำเสมอ ในเครื่องขดสปริง การป้อนที่ไม่สอดคล้องกันทำให้เกิดความแปรผันของความยาวหรือระยะพิทช์ซึ่งทำให้การตรวจสอบขนาดล้มเหลว ในเครื่องขดลวด จะก่อให้เกิดการเปลี่ยนแปลงความยาวระหว่างขดและขดซึ่งก่อให้เกิดข้อร้องเรียนจากลูกค้า โซลูชันทางวิศวกรรมนั้นเหมือนกัน — ลูกกลิ้งป้อนที่ควบคุมด้วยเซอร์โวแบบวงปิด — ซึ่งอธิบายว่าทำไมการถ่ายโอนเทคโนโลยีระหว่างเครื่องจักรทั้งสองประเภทจึงเร่งตัวขึ้นในช่วงทศวรรษที่ผ่านมา

โรงงานที่ผลิตทั้งสปริงและผลิตภัณฑ์ลวดขด (เช่น ซัพพลายเออร์ชิ้นส่วนยานยนต์ OEM ที่จัดการจัดหาส่วนประกอบย่อยของสายไฟของตนเองด้วย) ควรจัดงบประมาณสำหรับสายการผลิตเครื่องจักรสองสายที่แยกจากกัน การพยายามใช้เครื่องขดสปริงสำหรับการบรรจุลวดอ่อนหรือเครื่องขดลวดอัตโนมัติสำหรับการผลิตสปริงส่งผลให้คุณภาพไม่ดี การสึกหรอของเครื่องมือมากเกินไป และความหงุดหงิดของผู้ปฏิบัติงาน

กำหนดการบำรุงรักษาและต้นทุนสิ้นเปลืองทั่วไป

การบำรุงรักษาตามแผนสำหรับเครื่องขดลวดอัตโนมัตินั้นตรงไปตรงมา ตารางต่อไปนี้สะท้อนถึงคำแนะนำของผู้ผลิตและประสบการณ์ภาคสนามจากโรงงานสายไฟฟ้าที่มีการผลิตสูง

• รายวัน: ทำความสะอาดเศษลวดจากลูกกลิ้งยืดและเดือยแขนม้วน ตรวจสอบเส้นทางของเทปเข้าเล่มเพื่อดูการสะสมของกาว ตรวจสอบการอ่านค่าแรงดันลม
• รายสัปดาห์: หล่อลื่นแบริ่งแขนม้วนและเพลาขับ ตรวจสอบการอ่านค่าเอ็นโค้ดเดอร์เทียบกับความยาวคอยล์ที่วัดได้บนคอยล์ตัวอย่าง 5 ตัว ตรวจสอบกระบอกดึงกลับจากแมนเดรลว่ามีการสึกหรอของซีลหรือไม่
• รายเดือน: เปลี่ยนพื้นผิวลูกกลิ้งขับเคลื่อนหากความลึกของการสึกหรอเกิน 0.3 มม. ปรับเทียบโหลดเซลล์ (เครื่องวัดน้ำหนัก); ตรวจสอบสายรัดบิดหรือหัวเทปว่ามีใบมีดคัตเตอร์สึกหรอหรือไม่
• เป็นประจำทุกปี: การเปลี่ยนลูกปืนเต็มบนแขนม้วน; การปรับเทียบตัวเข้ารหัสเซอร์โวมอเตอร์ใหม่ การเปลี่ยนแบตเตอรี่ PLC การตรวจสอบวงจรนิวแมติกเต็มรูปแบบ

ค่าใช้จ่ายสิ้นเปลืองรายปีสำหรับเครื่องจักรที่ทำงานสองกะรวมอยู่โดยประมาณแล้ว 1,200–2,500 ดอลลาร์ ในเทปเข้าเล่ม (สมมติว่าเทป 18 มม. มีขดลวด 180,000–200,000 ม้วนต่อปี) 300–$600 สำหรับการเปลี่ยนลูกกลิ้งขับเคลื่อน และ 150–400 ดอลลาร์สำหรับซีลและข้อต่อแบบนิวแมติกส์ ค่าบำรุงรักษารายปีทั้งหมดสำหรับเครื่องจักรที่ได้รับการบำรุงรักษาอย่างเหมาะสมในโปรไฟล์การทำงานนี้ 2,000–4,000 ดอลลาร์สหรัฐฯ หรือประมาณ 8–16% ของราคาซื้อเครื่องจักรเดิมต่อปี ซึ่งเป็นต้นทุนที่สามารถจัดการได้เมื่อเทียบกับการประหยัดแรงงานที่เกิดขึ้น

คำถามที่พบบ่อย

เครื่องขดลวดอัตโนมัติสามารถรองรับสายเคเบิลหุ้มเกราะหรือหุ้มฉนวนได้หรือไม่

ได้ หากระบบความตึงของเครื่องจักรและแกนหมุนของตัวเครื่องมีขนาดสำหรับสายเคเบิลที่แข็งกว่า สายเคเบิลหุ้มเกราะมีรัศมีการโค้งงอขั้นต่ำสูงกว่าลวดตัวนำมาตรฐานอย่างมาก — ตรวจสอบกับความแข็งของลวดขั้นต่ำที่ระบุของเครื่องเสมอ ไม่ใช่แค่เส้นผ่านศูนย์กลางเท่านั้น เครื่องจักรบางเครื่องที่ออกแบบมาสำหรับสายเคเบิลแบบยืดหยุ่นไม่สามารถสร้างแรงบิดในการพันที่เพียงพอที่จะขดสายเคเบิลหุ้มเกราะโดยไม่มีมอเตอร์โอเวอร์โหลด ตรวจสอบพิกัดกำลังมอเตอร์ (โดยทั่วไปคือ 2.2–7.5 kW สำหรับเครื่องจักรระดับกลาง) เทียบกับแรงม้วนที่ต้องการของสายเคเบิล

ความแตกต่างระหว่างเครื่องขดม้วนและเครื่องกรอกลับคืออะไร?

เครื่องขดม้วนผลิตขดลวดขายปลีกหรือจำหน่ายสำเร็จรูปจากอุปทานจำนวนมาก เครื่องกรอกลับจะถ่ายโอนลวดจากดรัมหรือม้วนขนาดใหญ่หนึ่งไปยังอีกเครื่องหนึ่ง โดยปกติแล้วเพื่อเปลี่ยนรูปแบบแกนม้วนหรือรวมหรือแยกขนาดชุด เครื่องบางเครื่องทำงานได้ทั้งสองฟังก์ชันโดยมีการเปลี่ยนแปลงโหมดในการตั้งค่า PLC สำหรับการใช้งานบรรจุภัณฑ์ส่วนใหญ่ เครื่องขดลวดอัตโนมัติโดยเฉพาะมีความเหมาะสมมากกว่า เนื่องจากระบบการเชื่อมและการดีดออกของเครื่องได้รับการปรับให้เหมาะสมสำหรับเอาต์พุตคอยล์สำเร็จรูป

เป็นไปได้ไหมที่จะใช้งานคอยล์หลายขนาดในเครื่องเดียวต่อกะ?

สำหรับเครื่องจักรที่มีการจัดเก็บสูตรใน PLC การสลับระหว่างขนาดคอยล์เป็นเรื่องของการเลือกสูตรที่ถูกต้องและปรับเส้นผ่านศูนย์กลางด้ามหากจำเป็น การเรียกคืนสูตรอาหารใช้เวลาไม่เกิน 60 วินาที การปรับแมนเดรลในระบบนิวแมติกจะใช้เวลา 2-5 นาที เครื่องจักรที่ไม่มีการจัดเก็บสูตรต้องป้อนพารามิเตอร์ทั้งหมดอีกครั้งด้วยตนเอง ซึ่งใช้เวลาประมาณ 10-20 นาที และก่อให้เกิดความเสี่ยงต่อข้อผิดพลาดของผู้ปฏิบัติงาน สำหรับโรงงานที่ใช้คอยล์มากกว่าสองหรือสามขนาดต่อกะ การจัดเก็บสูตรอาหารถือเป็นคุณสมบัติที่ไม่สามารถต่อรองได้

ฉันควรมองหาใบรับรองอะไรบ้างเมื่อซื้อ

จำเป็นต้องมีเครื่องหมาย CE สำหรับเครื่องจักรที่ขายในเขตเศรษฐกิจยุโรป และยืนยันว่าเป็นไปตามข้อกำหนดเครื่องจักร Directive (2006/42/EC) สำหรับผู้ซื้อในอเมริกาเหนือ ให้มองหาใบรับรอง UL หรือ CSA บนแผงไฟฟ้า ผู้ผลิตในจีนจัดหาเครื่องจักรที่มีเครื่องหมาย CE เพื่อการส่งออกเพิ่มมากขึ้น โดยตรวจสอบว่าใบรับรองนั้นออกโดยหน่วยงานแจ้งเตือนที่ได้รับการรับรอง ไม่ใช่ประกาศด้วยตนเอง ขอคำประกาศความสอดคล้องและไฟล์การก่อสร้างทางเทคนิคซึ่งเป็นส่วนหนึ่งของสัญญาการซื้อ สำหรับอุตสาหกรรมที่มีข้อกำหนดด้านความปลอดภัยเฉพาะ (สายไฟติดกับอาหาร ลวดประกอบอุปกรณ์ทางการแพทย์) อาจมีการรับรองเพิ่มเติม

เครื่องขดสปริงเกี่ยวข้องกับอุปกรณ์ขดลวดในโรงงานผลิตอย่างไร?

ในโรงงานที่ผลิตทั้งสปริงและผลิตภัณฑ์ลวดบรรจุหีบห่อ เครื่องขดสปริงและเครื่องขดลวดอัตโนมัติจะอยู่ร่วมกันเป็นสายการผลิตที่แยกจากกันโดยสิ้นเชิง พวกเขาแบ่งปันวัสดุอินพุตทั่วไป - แบบลวด - แต่ให้บริการกระบวนการดาวน์สตรีมที่แตกต่างกันโดยสิ้นเชิง เครื่องขดสปริงจะป้อนชุดสปริงหรือสายการรักษาความร้อน เครื่องขดลวดอัตโนมัติจะป้อนคลังสินค้าสำเร็จรูปหรือพื้นที่จัดส่ง ผู้ปฏิบัติงานสามารถฝึกอบรมข้ามสายบนเครื่องจักรทั้งสองประเภทได้ แต่ต้องใช้เวลาฝึกอบรมโดยเฉพาะ เนื่องจากตรรกะในการปรับเปลี่ยน จุดตรวจสอบคุณภาพ และลำดับความสำคัญในการบำรุงรักษาแตกต่างกันอย่างมากระหว่างทั้งสองประเภท
